Erweiterter Grundkörper "L-Ext"

Mit "L-Ext" erstellen Sie ein extrudiertes, L-förmiges Objekt.

Erstellungsgruppe > (Geometrie) > Erweiterte Grundkörper > Rollout "Objekttyp" > Schaltfläche "L-Ext"
Menü "Standard": Menü "Erstellen" > Erweiterte Grundkörper > L-Extrusion
Menü "Erweitert": Menü "Objekte" > Erweiterte Grundkörper > L-Extrusion

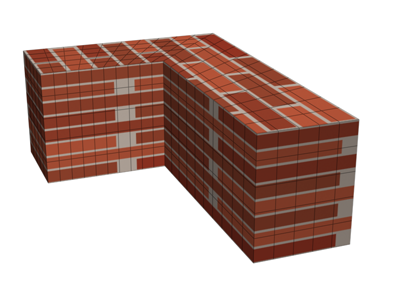

Beispiel für ein L-Ext-Objekt

Vorgehensweisen

So erstellen Sie ein L-Ext-Objekt:

Wählen Sie im Menü "Erstellen" die Option "Erweiterte Grundkörper" "L-Extrusion" aus.
Definieren Sie die Grundfläche durch Ziehen der Maus. (Drücken Sie , um als Grundfläche ein Quadrat zu erhalten.)
Lassen Sie die Maus los, und verschieben Sie sie vertikal, um die Höhe des L-Extrusion-Objekts zu definieren.
Klicken Sie, und bewegen Sie die dann Maus, um die Dicke (bzw. Wandstärke) des L-Extrusion-Objekts zu definieren.
Drücken Sie die Maustaste, um das L-Extrusion-Objekt fertig zu stellen.

Ecken: Erstellt das Objekt von Ecke zu Ecke. Sie können den Mittelpunkt mit der Maus verschieben.
Zentrieren: Erstellt das Objekt ausgehend von seinem Mittelpunkt.

Seitenlänge/Vordere Länge: Bestimmt die Länge der beiden Schenkel des L.
Seitenbreite/Vordere Breite: Bestimmt die Breite der beiden Schenkel des L.
Höhe: Bestimmt die Höhe des Objekts.
Seitensegmente/Vordere Segmente: Bestimmt die Anzahl der Segmente für einen Schenkel des Objekts.
Breiten-/Höhensegmente: Bestimmt die Anzahl der Segmente für die Gesamtbreite und -höhe.

Anmerkung: Die Objektmaße (Rückseite, Seite, Vorderseite) sind so beschriftet, als seien sie im Ansichtsfenster von oben oder im Perspektivansichtsfenster erstellt worden und würden von der Vorderseite des Weltbereichs betrachtet.
Mapping-Koord. generieren: Legt die zum Anwenden von Map-Materialien auf das Objekt notwendigen Koordinaten fest. Vorgabe = Aktiviert.
Originalgröße des Map: Diese Option steuert die Skalierungsmethode für auf das Objekt angewendete Textur-Mapping-Materialien. Die Skalierungswerte werden von den Einstellungen unter "Originalskalierung verwenden" im Rollout "Koordinaten" des angewendeten Materials festgelegt. Vorgabe = Deaktiviert.
