Erstellen eines CAT-Rigs

Ein CAT-Rig kann jede von Ihnen gewünschte Form annehmen. Es kann beliebig viele Wirbelsäulen, Köpfe, Becken, Glieder, Finger, Zehen und Schwänze besitzen. Sogar Extra-Bones sind möglich.

• Erstellungsgruppe > (Helfer) > CAT-Objekte aus der Dropdown-Liste wählen. > CAT-Parent > Rollout "CATRig laden speichern" > Der Szene ein CAT-Rig hinzufügen.
• Ein CAT-Parent auswählen > Modifikatorgruppe

CAT verfügt über eine Bibliothek mit vorgefertigten Rigs für Menschen, Tiere, Insekten, Roboter und vieles mehr.

Sie können ein CAT-Rig zwar auch von Grund auf neu erstellen, in der Regel ist es jedoch einfacher, das Ihren Anforderungen am ehesten entsprechende Rig zu laden und auf dieser Grundlage weiterzuarbeiten.

Sie können jederzeit ein benutzerdefiniertes CAT-Rig als neue Rig-Einstellung zur späteren Wiederverwendung speichern. Dies ist eine gängige Methode in CAT: Sie laden die Einstellung, die Ihren Anforderungen am ehesten gerecht wird, passen sie für Ihre Zwecke an und speichern das Ergebnis dann als neue Einstellung.

Mit CAT können Sie das benötigte Rig ohne großen Aufwand erstellen. CAT-Rigs verfügen über integrierte IK sowie einfach zu manipulierende Wirbelsäulen und Schwänze. Es stehen vielseitige Steuerelemente zur Verfügung, die die Positionierung von Fingern und Zehen erleichtern. Standardmäßig werden Beine mit IK und Arme mit VK erstellt. Alle Knochen von Gliedern können zum Verdrehen von Bones segmentiert werden. Segment-Verdrehungsgewichtungen werden durch Splines gesteuert.

Auch im Einrichtungsmodus (im Gegensatz zum Animationsmodus) ist das Rig so eingerichtet, dass es intuitiv manipuliert werden kann. Sie können Arme mit VK und Beine mit IK in Stellung bringen. Becken, Brustkorb und Kopf können intuitiv bewegt werden.

Während der Einrichtung können Sie die Größe von CAT-Rigs ändern, ohne das IK-Setup zu zerstören. Dies ist nützlich für das Zusammenführen von Dateien. Wenn ein Animationslayer erstellt wurde, können keine Größenänderungen mehr vorgenommen werden, damit Probleme mit der bestehenden Animation vermieden werden.

Vorgehensweise

So laden Sie ein vorgefertigtes CAT-Rig

1. Öffnen Sie die Erstellungsgruppe und klicken Sie auf (Helfer).
2. Öffnen Sie die Dropdown-Liste ganz oben und wählen dann "CAT-Objekte".
3. Klicken Sie auf die Schaltfläche "CAT-Parent".

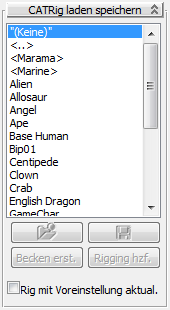

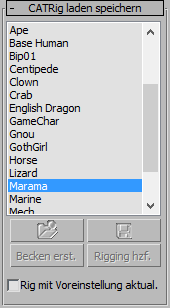

4. Wählen Sie eine Rig-Einstellung aus der Liste im Rollout "CATRig laden speichern".

5. Klicken oder Ziehen Sie im Ansichtsfenster, um die Rig-Einstellung der Szene hinzuzufügen.
   Anmerkung: Rig-Einstellungen im RG3-Format können einfach durch Klicken in eine Szene eingefügt werden. Sie können die Größe des Rigs später ändern, indem Sie den Wert für die "CAT-Einheitenskala" anpassen.

   Das Hintergrundbild wird im Ansichtsfenster angezeigt.

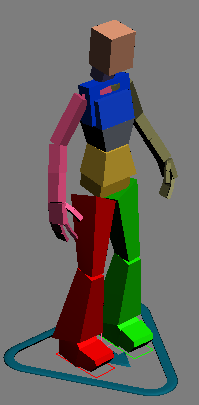

   CAT-Rig-Einstellung "Marama"

   In der Erstellungsgruppe zeigt das Rollout "CATRig-Parameter" die Grundparameter des Rigs an. Sie können die Parameter während der Erstellung modifizieren oder, wie bei anderen 3ds Max-Objekten, auch später, indem Sie das CATParent-Objekt auswählen und die Modifikatorgruppe öffnen.

Anmerkung: Wenn ein CAT-Rig über einen Animationslayer verfügt, können Sie die Einstellung der CAT-Einheitenskala und der Bone-Längenachse nicht mehr ändern.

So erstellen Sie ein komplett neues CAT-Rig

1. Öffnen Sie die Erstellungsgruppe und klicken dort auf (Helfer).
2. Öffnen Sie die Dropdown-Liste ganz oben und wählen dann "CAT-Objekte".
3. Klicken Sie auf die CAT-Parent-Schaltfläche.
4. Stellen Sie sicher, dass in der Liste im Rollout "CATRig laden speichern" <Keines> markiert ist, und ziehen Sie dann im Ansichtsfenster "Perspektive" oder "Oben", um das CAT-Parent-Objekt hinzuzufügen.

5. Wählen Sie das CAT-Parent aus und wechseln zur Modifikatorgruppe.
6. Klicken Sie unten im Rollout "CATRig laden speichern" auf "Becken erstellen".

   Das Becken wird im Ansichtsfenster mittig über dem CAT-Parent angezeigt.


7. Wählen Sie das Becken aus.

   Das Becken ist ein Beispiel eines Hubs, und wenn Sie es auswählen, erscheint das Rollout "Hub einrichten" in der Modifikatorgruppe. In diesem Rollout können Sie die Beine, Arme, Wirbelsäulen, Schwänze, Extra-Bones und weitere Rig-Objekte (Requisiten, Ersatzteile u.　a.) hinzufügen. Weitere Informationen über die Parameter des Rollouts "Hub einrichten" finden Sie unter Hubs

8. Klicken Sie im Rollout "Hub einrichten" zweimal auf "Bein hinzufügen".

   Es werden zwei Beine auf gegenüberliegenden Seiten des Beckens hinzugefügt.


9. Klicken Sie auf "Wirbelsäule hinzufügen".

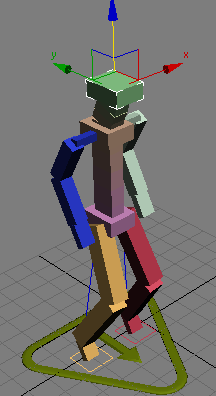

   Oberhalb des Beckens erscheint eine Wirbelsäule mit einigen Bones und einem weiteren Hub. Der zweite Hub übernimmt die Funktion des Brustkorbs.


10. Wählen Sie den Hub oben an der Wirbelsäule aus und klicken zweimal auf "Arm hinzufügen".

    Auf beiden Seiten des Brustkorbs werden Arme hinzugefügt.


11. Klicken Sie auf "Wirbelsäule hinzufügen".

    Eine neue Wirbelsäule und ein dritter Hub erscheinen über dem Brustkorb. Dieser dritte Hub kann die Funktion eines Kopfs übernehmen.

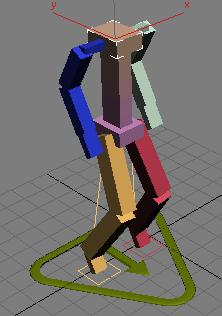

12. Verschieben Sie den Kopf-Hub nach unten und etwas nach vorne, damit die Struktur menschenähnlicher wird.


    Sie haben nun ein grundlegendes CAT-Rig erstellt. Die Muster-CAT-Rigs wurden alle durch Variation dieser Methode erstellt. Wie Sie sehen, können mit nur wenigen einfachen Werkzeugen die unterschiedlichsten CAT-Rigs entworfen werden.
