Bietet Optionen, wenn die Vektor-Grafik-Datei eine AutoCAD-Schraffurmusterdatei (PAT) ist.
-
Material-Editor > Material-/Map-Übersicht > Maps > Standard > Vektor-Map > Rollout "Parameter" > Auf Vektordatei klicken und eine PAT-Datei als Vektor-Grafik-Bild wählen > Rollout "Musterparameter"

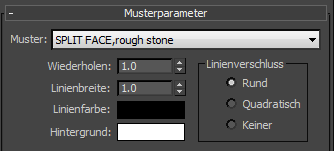

Benutzeroberfläche
- Dropdown-Liste Muster
- Wenn die PAT-Datei mehr als ein Muster enthält, können Sie in dieser Dropdown-Liste das für die Szene gewünschte auswählen.
- Wiederholen
- Gibt die Anzahl der Wiederholungen des Musters an. Tipp: Zur Wiederholung des PAT-Musters verwenden Sie den Wert Wiederholen. Verwenden Sie dazu nicht die Werte für Kacheln im Rollout Koordinaten. Bei allen Kachelwerten außer 1.0 erscheinen Nähte in der Textur, und Kachelwerte unter 1.0 erhöhen die Speichernutzung und die Renderzeit. Bei Kachelwerten unter 0.1 wird die Textur komplett schwarz angezeigt. Beim Wiederholungswert treten diese Probleme nicht auf.
Diese Einstellung können Sie animieren.
- Linienbreite
- Legt die Breite der Linien im Muster fest, und zwar in Vielfachen der Vorgabebreite 1.0.
Diese Einstellung können Sie animieren.
- Linienfarbe
- Klicken Sie, um eine Farbauswahl zu öffnen und eine Farbe für die Linien im Muster auszuwählen.
Diese Einstellung können Sie animieren.
- Hintergrund
- Klicken Sie, um eine Farbauswahl zu öffnen und eine Farbe für den Hintergrund des Musters auszuwählen.
Diese Einstellung können Sie animieren.
Bereich Linienverschluss
Legt fest, wie die Enden freistehender Linien im Muster angezeigt werden sollen.
- Rund (Vorgabe) Die Enden der Linien werden abgerundet.
- Eckig Die Enden der Linien sind eckig.
- Keine In den meisten Fällen führt diese Option zum gleichen Ergebnis wie Eckig.
