Der Modifikator "Fläche extrudieren" extrudiert Flächen entlang Ihrer Normalen und erstellt dabei neue Flächen entlang der Extrusion, die die extrudierten Flächen mit ihrem Objekt verbinden. Wie bei den meisten Modifikatoren beeinflusst dies die aktuelle Flächenauswahl, die im Stapel nach oben weitergegeben wird. Zwischen dem Modifikator "Fläche extrudieren" und der Funktion "Fläche extrudieren" in einem bearbeitbaren Netz bestehen mehrere Unterschiede, vor allem die Tatsache, dass beim Modifikator "Fläche extrudieren" alle Parameter animiert werden können.
-
Modifikatorgruppe > Eine oder mehrere Flächen in einem Netzobjekt auswählen. > Modifikatoren-Liste > Fläche extrudieren
-
Menü "Standard": Modifikatorgruppe > Eine oder mehrere Flächen in einem Netzobjekt auswählen > Menü "Modifikatoren" > Netz bearbeiten > Fläche extrudieren
-
Menü "Erweitert": Modifikatorgruppe > Eine oder mehrere Flächen in einem Netzobjekt auswählen > Menü "Modifikatoren" > Geometrie (in Netz umwandeln) > Fläche extrudieren

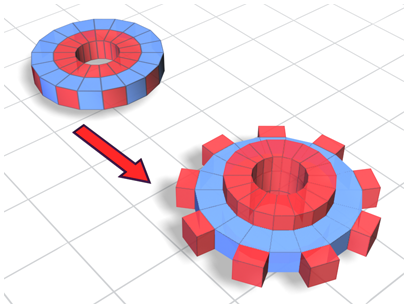

Flächen, die oben und an den Kanten des Objekts extrudiert wurden
Benutzeroberfläche
Modifikatorstapel
- Mittelpunkt extrudieren
-
Auf dieser Unterobjektebene können Sie den Mittelpunkt auswählen und verschieben (oder animieren). Dies wirkt sich auf die Geometrie nur dann aus, wenn "Vom Mittelpunkt extrudieren" aktiviert ist.
Weitere Informationen zur Stapelanzeige finden Sie unter Modifikatorstapel.
Rollout Parameter
- Betrag
-
Legt die Extrusionstiefe fest. Sie können das Zahlenauswahlfeld "Betrag" jederzeit einstellen oder verändern. Sie extrudieren eine zweite Ebene, indem Sie einen weiteren Modifikator des Typs "Fläche extrudieren" anwenden.
- Skalierung
-
Hiermit können Sie jeden Cluster ausgewählter Flächen unabhängig um seinen Mittelpunkt skalieren.
Anmerkung: Durch die Verwendung mehrerer Extrusionsmodifikatoren beim Skalieren können Sie einen Abschrägungseffekt erzielen. - Vom Mittelpunkt extrudieren
-
Hiermit können Sie jeden Scheitelpunkt radial vom Mittelpunkt aus extrudieren.
Die Richtung, in die die Flächen extrudiert werden, unterscheidet sich etwas von "Fläche extrudieren" im bearbeitbaren Netz. Für jeden Scheitelpunkt wird eine 3D-Verschiebung in Richtung der durchschnittlichen Oberflächennormalen der ausgewählten Flächen durchgeführt, die diesen Scheitelpunkt gemein haben. Somit wird jeder Scheitelpunkt unter Umständen in eine etwas andere Richtung verschoben. Anders ausgedrückt wird jeder Scheitelpunkt an dem Punkt auf der Oberfläche, an der sich dieser Scheitelpunkt befindet, in Richtung der Oberflächennormalen extrudiert.
