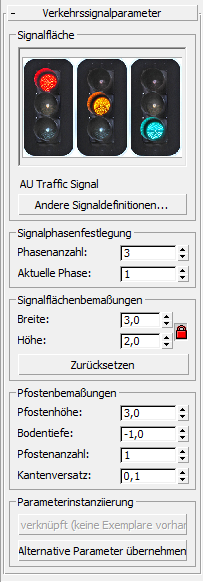

Rollout Verkehrssignalparameter

Enthält Steuerungen für Verkehrssignalobjekte.

• Civil View-Explorer > Gruppe "Oben" > Zweig "Civil View-Objekte" > Zweig "Platzierte Objekte" > Den Eintrag "Schilder" auswählen > Rollout "Objektliste" > Wählen Sie eine Verkehrssignalobjekt. > Rollout "Verkehrssignalparameter"
• Wählen Sie in einem Ansichtsfenster ein Verkehrssignalobjekt aus. > Civil View-Explorer > Gruppe "Unten" (kontextabhängig) > Rollout "Verkehrssignalparameter"

Wenn Sie den Objektplatzierungsstil-Editor verwenden, um eine Reihe von parametrischen Objekten in einem einzigen SOS-Element zu platzieren, werden die Objekte i. Allg. als Instanzen verknüpft. Dies bedeutet, dass sich das Ändern von einem der folgenden Parameter auf alle Objekte im Auswahlsatz auswirkt. Wie Sie die Verknüpfung dieser Instanzen aufheben, erfahren Sie im Thema Parameterinstanziierung.

Gruppe "Signalfläche"

[Vorschau]

Zeigt eine Miniaturvoransicht des Signalflächen-Bitmaps an.

[Name]

Zeigt den Namen des Verkehrssignalstils an.

Andere Signaldefinitionen

Klicken Sie auf diese Option, um das Dialogfeld Schild auswählen anzuzeigen, in dem Sie eine andere Signalobjektdefinition aus einem beliebigen aktiven Civil View-Ressourcensatz auswählen können.

Gruppe Signalphasenfestlegung

Die parametrischen Verkehrssignale in Civil View verwenden Flächen-Maps mit einem einzelnen Zeichen, die in mehrere separate horizontale Segmente unterteilt sind. Durch Anpassen der Texturkoordinaten der Schildflächengeometrie wird in Civil View in einem beliebigen Moment jeweils nur eines dieser Segmente angezeigt. Dies ermöglicht das Wechseln zwischen Segmenten der Bitmap, um dadurch den Eindruck zu erwecken, dass sich das Signal ändert. Diese Parameter können Sie sogar animieren.

Bitmap mit drei Phasen einer Standardampelanlage

Diese Methode kann verwendet werden, um ein beliebiges Schild darzustellen, das einen dynamischen Inhalt für die Schildfläche verwendet; z. B. Wechselverkehrszeichen (WVZ) und Matrixschilder.

Phasenanzahl

Legt die Anzahl der Segmente fest, in die das Schildflächen-Bitmap aufgeteilt werden soll.

Aktuelle Phase

Legt das Segment des Schildflächen-Bitmaps fest, das derzeit angezeigt wird.

Gruppe Signalflächenbemaßungen

Breite/Höhe

Legt die Größe für eine einzelne Schildfläche fest.

Diese Werte werden standardmäßig aus der INI-Datei der Civil View-Schildbibliothek für das ausgewählte Objekt abgeleitet.

• [Sperren]Wenn diese Option aktiviert ist, werden die Werte für Höhe und Breite beschränkt, sodass das Signal ein konstantes Seitenverhältnis beibehält.

Zurücksetzen

Setzt die Signalschildflächen-Bemaßungen auf die Werte zurück, die in der ursprünglichen INI-Datei angegeben sind.

Bereich Pfostenbemaßungen

Pfostenhöhe

Legt die Höhe der Pfosten vom Boden bis zum oberen Rand der Signalschildfläche fest.

Dieser Wert wird standardmäßig aus der INI-Datei der Civil View Sign Library abgeleitet.

Bodentiefe

Legt die Tiefe der stützenden Pfosten unterhalb der Bodenebene fest.

Dieser Wert wird standardmäßig aus der INI-Datei der Civil View Sign Library abgeleitet.

Anmerkung: Zur besseren Übersichtlichkeit wird dieser Teil des Objekts nicht in Wireframe-Ansichtsfenstern angezeigt.

Pfostenanzahl

Legt die Anzahl der Pfosten fest, die die Signalschildfläche stützen.

Randversatz

Legt den Abstand der Pfosten zu den äußeren Kanten der Signalschildfläche fest. Wenn das Signal nur über einen Pfosten verfügt, ignoriert Civil View diesen Wert.

Bereich Parameterinstanziierung

Ermöglicht, dass die Parameter einer Sammlung von Objekten des gleichen Grundtyps freigegeben oder instanziiert werden.

Weitere Informationen finden Sie unter Parameterinstanziierung.
