Ändern der Materialdefinition

Ändern Sie die elastische Materialdefinition in eine benutzerdefinierte Materialdefinition.

Die von Simulation Composite Analysis verarbeiteten Materialien werden von ANSYS als benutzerdefinierte Materialtypen behandelt, im Gegensatz zu den von ANSYS erkannten Standard-Materialtypen. Die unveränderte Eingabedatei für dieses Lernprogramm verwendet MP-Befehle zum Definieren eines orthotropen elastischen Materials. Daher muss die elastische Materialdefinition in eine benutzerdefinierte Materialdefinition geändert werden.

Das spezifische Format eines Simulation Composite Analysis-Befehls für ein benutzerdefiniertes Material lautet wie folgt:

COMPAN, MATID, NSTATV, UNITS, PFIB_DIR, PFA, PREFAIL, nicht verwendet, PRESS, TEMP,FAIL_CRITERION,AUX_1,AUX_2,nicht verwendet, MDEG, FDEG, MOISTURE

Ausführliche Informationen zu den einzelnen Argumenten des COMPAN Befehls finden Sie in Anhang A des Benutzerhandbuchs für Simulation Composite Analysis.

In den folgenden Schritten ändern Sie den COMPAN-Befehl für diese Übung.

1. Öffnen Sie Lernprogramm 1, und erstellen Sie das benutzerdefinierte Material (mit dem Namen "Tutorial_1") gemäß den Anweisungen im Lernprogramm 1 (Charakterisieren eines Benutzermaterials mit Composite Material Manager).

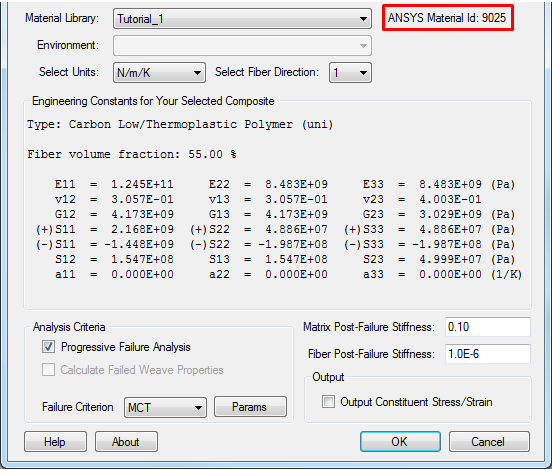

2. Bestimmen Sie die ANSYS-Material-ID (matID) für "Tutorial_1", indem Sie in ANSYS das Simulation Composite Analysis-Plug-In öffnen und "Tutorial_1" aus der Liste "Materialbibliothek" wählen. Die Position der Material-ID wird unten hervorgehoben. Alternativ können Sie die Material-ID auch bestimmen, indem Sie die Datei ASCAMatDB.xml im Simulation Composite Analysis-Verzeichnis "Material" öffnen. Der Wert der Material-ID kann je nach Anzahl der Materialien in Ihrem Simulation Composite Analysis-Verzeichnis "Material" variieren.



3. Suchen Sie in ASCA_Tutorial_2_ANSYS.ans nach dem Abschnitt mit dem MP-Befehlen.
4. Ersetzen Sie die MP Befehle durch den folgenden Text, udn stellen Sie so sicher, dass die Material-ID durch den in Schritt 1 ermittelten Wert ersetzt wird:

   COMPAN, matID, 7,3,1,1,0,0,0,0,0,0,0,0,0.1,0.01,0

   Der obigen Befehl besteht aus Konstanten, die Benutzeroptionen an Simulation Composite Analysis übermitteln. Sie spezifizieren der Reihe nach:

   1. Material-ID für Simulation Composite Analysis-Material
   2. Anzahl der Zustandsvariablen, die nachverfolgt werden sollen
   3. Das Einheitensystem
   4. Faserrichtung
   5. Progressive Versagensanalyse
   6. Nichtlinearität vor Ausfall
   7. Nicht verwendet
   8. Hydrostatische Verstärkung
   9. Temperatur
   10. Ausfallkriterium
   11. Zusätzlicher Kriteriumsparameter 1
   12. Zusätzlicher Kriteriumsparameter 2
   13. Nicht verwendet
   14. Matrixsteifheit nach Ausfall
   15. Fasersteifheit nach Ausfall
   16. Feuchtigkeit
5. Ändern Sie, sofern nötig, die matID in der Abschnittsdefinition (secdata-Befehle) in die in Schritt 1 ermittelte matID.
