Generieren eines Last-Verschiebungs-Diagramms

Last-Verschiebungsdiagramme werden häufig als Werkzeug zur Bestimmung des globalen Steifheitsverhaltens einer Struktur verwendet.

Dies ist besonders hilfreich für progressive Versagensanalysen, da sie eine einfache Möglichkeit darstellen, das Verhalten der Struktur zu bestimmen, sobald der Ausfallbeginn einsetzt und fortschreitet.

1. Klicken Sie auf Main Menu > TimeHist Postpro.
2. Klicken Sie im angezeigten Dialogfeld auf das Symbol Add Data (das grüne Pluszeichen).
3. Wählen Sie Nodal Solution > DOF Solution > Y-Component of displacement. Klicken Sie auf OK.
4. Wählen Sie im Grafikfenster den Knoten, an dem die vertikale Verschiebung angewendet wurde (Weitere Informationen finden Sie im Abschnitt Definieren der Last). Klicken Sie auf OK.
5. Wiederholen Sie die Schritte 2 bis 4, und wählen Sie Reaction Forces > Structural forces > Y-Component of force.

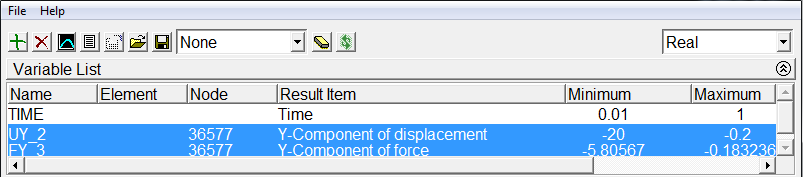

6. Um Rückstoßkraft und Verschiebung darzustellen, legen Sie die X-Achse auf UY_2 fest, wählen Sie UY_2 und FY_3, und klicken Sie auf das Symbol Graph Data. Das wird in der folgenden Abbildung dargestellt.

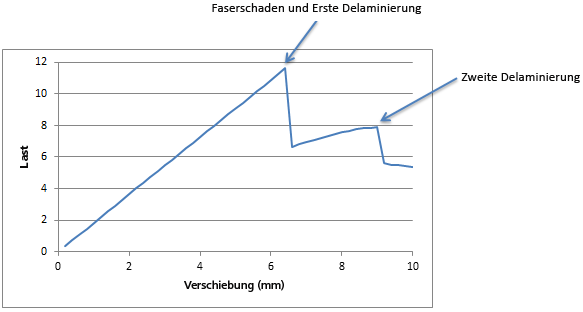

7. Da wir eine Druckverschiebung angewendet haben, ist es möglicherweise sinnvoller, die Daten in eine Tabellenkalkulation zu exportieren und die Ergebnisse in Quadrant I darzustellen. Mit der Last-Verschiebungs-Darstellung können Sie einfach die globalen Schadensereignisse identifizieren und an die zuvor gezeigten Konturendarstellungen anpassen.



   Anmerkung: Vergewissern Sie sich, dass die Symmetrie bei der Berechnung der Reaktionskräfte des Trägers einbezogen wird.
