Konstruktionen sind die wichtigsten Bausteine (oder die Basiszeichnungsdateien) des Gebäudemodells. Eine Konstruktion stellt einen bestimmten Teil des Gebäudes wie einen Gebäudekern, eine Wohnung oder ein ganzes Geschoss dar.
Sie weisen eine Konstruktion einem Geschoss und einem Bauabschnitt innerhalb des Projekts zu. So könnte z. B. eine architektonische Konstruktion mit der Bezeichnung "Innentrennwände - Erdgeschoss/Südflügel" dem Erdgeschoss und dem Südflügel eines Gebäudes zugewiesen sein. Die Tragwerkskonstruktion "Tragwerk - Erdgeschoss/Südflügel" könnte ebenfalls dem Erdgeschoss und dem Südflügel zugewiesen werden, es hat jedoch eine ganz andere Funktion. Konstruktionen wie Fassaden überspannen unter Umständen mehrere Geschosse.

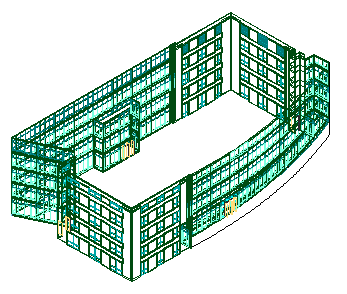

3D-Ansicht einer überspannenden Fassadenkonstruktion
Konstruktionsdateien
Eine Konstruktion ist eine Zeichnungsdatei (*.dwg). Im Gegensatz zu nicht projektbezogenen Zeichnungsdateien wird eine zusätzliche XML-Datei gleichen Namens erstellt. Diese XML-Datei enthält Informationen zum Einbinden der Konstruktion in das Projekt.
Kopieren von Konstruktionen in Geschosse
In einem mehrgeschossigen Gebäude enthalten die Geschosse unter Umständen identische Grundrisse. In diesem Fall erstellen Sie die Konstruktionen für ein Geschoss und kopieren sie anschließend in die anderen Geschosse in nur einem einzigen Arbeitsschritt.
Konvertieren von in einer Vorgängerversion erstellten Zeichnungen in Konstruktionen
Sie können eine vorhandene Zeichnungsdatei innerhalb des Projekts in eine Konstruktion konvertieren. Dabei geben Sie an, in welche Unterkategorie Sie die Quellzeichnung verschieben bzw. kopieren möchten.
Beim Konvertieren einer älteren Zeichnungsdatei in eine Konstruktion finden die folgenden Vorgänge statt:
- Die Zeichnungsdatei wird in die von Ihnen angegebene Projektkategorie verschoben, kopiert oder durch eine Verknüpfung eingebunden.
- Sie weisen der Konstruktion ein Geschoss und einen Bauabschnitt zu.
- Gegebenenfalls können Sie die Konstruktion umbenennen und eine Beschreibung hinzufügen.
Konstruktionen und Ansichten
Sie verwenden Konstruktionen zum Erstellen von Ansichten eines Projekts. Sie können beispielsweise eine Ansicht mit dem Namen "Erdgeschoss" erstellen, die die folgenden Konstruktionen enthält:
- Innentrennwände – Erdgeschoss/Südflügel
- Tragwerk – Erdgeschoss/Südflügel
- Decke – Erdgeschoss/Südflügel
- Überspannende vordere Fassade
Diese Ansicht enthält alle Objekte im Südflügel des Erdgeschosses. Sie wählen die Konstruktionen, die in der Ansicht enthalten sein sollen, wenn Sie die Ansichtseigenschaften angeben. Sie können Konstruktionen in Ansichten hinzufügen oder entfernen.

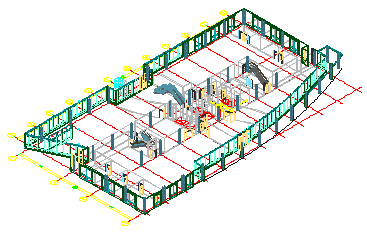

3D-Ansicht des Erdgeschosses eines Gebäudes
