Rechteckige Anordnungen

In rechteckigen Anordnungen werden Elemente in einer Kombination aus Zeilen, Spalten und Ebenen verteilt.

In einer dynamischen Vorschau können Sie schnell die Anzahl und den Abstand der Zeilen und Spalten ermitteln. Fügen Sie Ebenen hinzu, um eine 3D-Anordnung zu erstellen.

Die folgende Abbildung zeigt eine rechteckige Anordnung mit drei Zeilen, drei Spalten und drei Ebenen.

Anmerkung: Die Objekte in diesem Beispiel können nicht in AutoCAD LT erstellt werden. Sie können jedoch eine Anordnung mit mehreren Ebenen erstellen.

Durch Ziehen der Griffe der Anordnung können Sie die Anzahl und den Abstand der Zeilen und Spalten in der Anordnung erhöhen und verringern.

Sie können die Anordnung um den Basispunkt in der XY-Ebene drehen. Bei der Erstellung sind die Zeilen- und Spaltenachsen zueinander orthogonal. Für assoziative Anordnungen können Sie die Achsenwinkel später bearbeiten.

Bearbeiten rechteckiger Anordnungen

Das Kontextmenü Pfadanordnung bietet eine Vielzahl von Einstellungen zum Anpassen von Abstand, Anzahl der Elemente und Ebenen in der Anordnung.

Sie können auch die Griffe in einer ausgewählten Pfadanordnung zum Ändern der Anordnungskonfiguration verwenden.

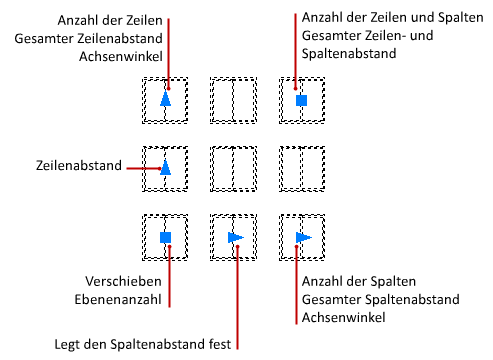

Einige Griffe unterstützen mehrere Aktionen. Wenn der Griff ausgewählt ist (und rot dargestellt wird), können Sie auf die STRG-Taste tippen, um zwischen den Optionen zu wechseln. In der Befehlszeile wird die aktuelle Aktion angezeigt.
