SCHNEBENE (Befehl)

Erstellt ein Schnittobjekt, das als Schnittebene durch 3D-Objekte dient.

Finden

Schnittebenenobjekte erstellen Querschnitte von 3D-Volumenkörpern, Flächen und Netzen. Verwenden Sie Live-Schnitt für Schnittebenenobjekte, um Modelle zu analysieren und Querschnitte als Blöcke für die Verwendung in Layouts zu verwenden.

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Fläche oder beliebiger Punkt zum Positionieren der Schnittlinie

Legt eine Fläche fest, um Ebene des Schnittobjekts herzustellen.

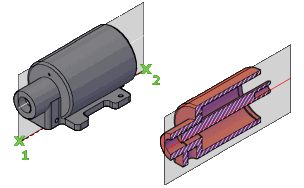

Wählen Sie alternativ einen beliebigen Punkt auf dem Bildschirm, der nicht auf einer Fläche liegt, um ein Schnittobjekt unabhängig von Volumenkörper oder Fläche zu erstellen. Der erste Punkt gibt den Punkt an, um den sich das Schnittobjekt dreht.

• Durch Punkt Legt einen zweiten Punkt fest, der die Ebene des Schnittobjekts definiert.

Schnitt zeichnen

Definiert das Schnittobjekt mit mehreren Punkten, um eine Schnittlinie mit Verkürzungen zu erstellen.

Durch diese Option wird ein Schnittobjekt im Schnittgrenzenstatus mit deaktiviertem Live-Schnitt erstellt.

Orthogonal

Richtet das Schnittobjekt an einer orthogonalen Ausrichtung relativ zum BKS aus.

Ein Schnittobjekt, das alle 3D-Objekte enthält, wird mit der angegebenen Ausrichtung am BKS (nicht der aktuellen Ansicht) erstellt. Durch diese Option wird ein Schnittobjekt im Schnittebenenstatus mit aktiviertem Live-Schnitt erstellt.

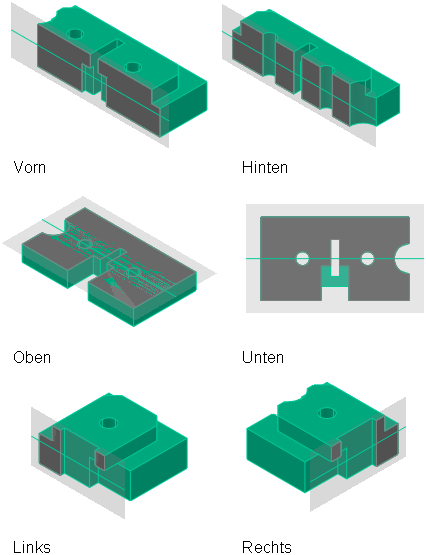

• Querschnitt ausrichten an Legt die Position des Schnittobjekts ausgerichtet an einer der folgenden BKS-Orientierungen entsprechend Ihrer Angabe fest:
  • Vorne
  • Hinten
  • Oben
  • Unten
  • Links
  • Rechts
