Bemaßungen können assoziativ, nicht assoziativ oder aufgelöst sein. Assoziative Bemaßungen passen sich automatisch an Änderungen der von ihnen definierten geometrischen Objekte an.
Die Assoziativität von Bemaßungen legt das Verhältnis zwischen geometrischen Objekten und den Bemaßungen fest, die deren Abstände und Winkel angeben. Es stehen drei Arten der Assoziativität zwischen geometrischen Objekten und Bemaßungen zur Verfügung.
- Assoziativbemaßungen .Passen ihre Position, Ausrichtung und die verwendeten Maßeinheiten automatisch an, wenn damit verknüpfte geometrische Objekte verändert werden. Bemaßungen in einem Layout können Objekten im Modellbereich zugeordnet sein. Diese werden erstellt, wenn die Systemvariable DIMASSOC auf 2 festgelegt ist.
- Nicht-assoziative Bemaßungen .Werden mit den von ihnen definierten Geometrieelementen ausgewählt und verändert. Nicht-assoziative Bemaßungen verändern sich nicht, wenn die von ihnen bemessenen Objekte verändert werden. Diese werden erstellt, wenn die Systemvariable DIMASSOC auf 1 festgelegt ist.
- Aufgelöste Bemaßungen .Enthalten einen Satz von getrennten Objekten anstelle eines einzelnen Bemaßungsobjekts. Diese werden erstellt, wenn die Systemvariable DIMASSOC auf 0 festgelegt ist.
Sie können festlegen, ob eine Bemaßung assoziativ oder nicht-assoziativ sein soll, indem Sie die Bemaßung auswählen und einen der folgenden Schritte ausführen:
- Verwenden Sie die Palette Eigenschaften (Windows) oder Properties Inspector (Mac) zum Anzeigen der Eigenschaften der Bemaßung.
- Verwenden Sie den Befehl LISTE zum Anzeigen der Eigenschaften der Bemaßung.
- In der Windows-Version können Sie mit der Schnellauswahl die Auswahl von assoziativen oder nicht assoziativen Bemaßungen filtern.
Eine Bemaßung wird als teilweise assoziativ angesehen, wenn ein Ende der Bemaßung mit einem geometrischen Objekt verknüpft ist. Sie können den Befehl BEMREASSOZ verwenden, um nicht assoziative Bemaßungen erneut zuzuordnen.
Beschriftungsüberwachung
Die Assoziativität zwischen einer Bemaßung und einem Objekt kann aus verschiedenen Gründen aufgehoben werden. Beispiel:
- Die Assoziativität zwischen einer Bemaßung und einer Blockreferenz bleibt nicht erhalten, wenn der Block neu definiert wird, sodass die mit der Bemaßung verbundene Kante verschoben wird.
- Die Assoziativität zwischen einer Bemaßung und der Zeichnungsansicht einer Modelldokumentation bleibt nicht erhalten, wenn die bemaßte Kante durch ein Aktualisierungs- oder Bearbeitungsereignis entfernt wird.
Sie können die Beschriftungsüberwachung verwenden, um die Führungslinienassoziativität zu verfolgen. Wenn die Beschriftungsüberwachung aktiviert ist, werden Bemaßungen, deren Assoziativität verloren geht, durch eine Kennzeichnung auf der Bemaßung markiert.

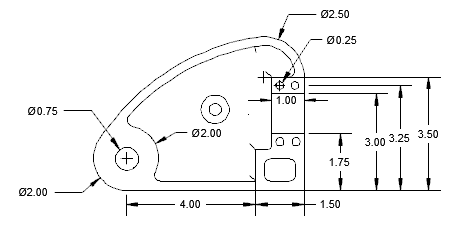

Vor der Aktualisierung

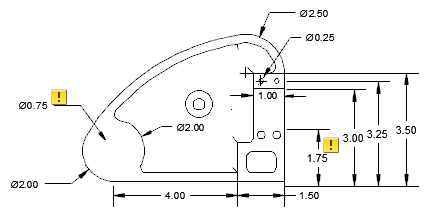

Nach der Aktualisierung
Wenn Sie auf diese Kennzeichnung klicken, wird ein Kontextmenü angezeigt, das Optionen für die entsprechende Beschriftung enthält, deren Zuordnung aufgehoben wurde. Das Menü für eine Bemaßung, die ihre Assoziativität verloren hat, bietet Zugriff auf die Befehle BEMREASSOZ und LÖSCHEN.
Spezielle Situationen und Einschränkungen
Möglicherweise müssen Sie den Befehl BEMREGEN zum Aktualisieren von assoziativen Bemaßungen verwenden, nachdem Sie Pan- oder Zoom-Operationen durchgeführt haben, wenn Sie eine Zeichnung öffnen, die in einer früheren Version von AutoCAD verändert wurde, oder wenn Sie eine Zeichnung mit zuvor geänderten externen Referenzen öffnen.
Assoziative Bemaßungen unterstützen die meisten Objekttypen, die üblicherweise bemaßt werden. Sie unterstützen keine Objekte, wie z. B.
- Schraffuren
- Bilder
- Unterlagen
- Multilinienobjekte
- 2D-Volumenkörper
- Objekte mit einer 3D-Objekthöhe, die ungleich Null ist
Bei Bemaßungen, die mit Modellzeichnungsansichten verknüpft sind, geht möglicherweise die Verknüpfung verloren, wenn die Zeichnung in einer älteren Version von AutoCAD als 2012 geöffnet und wieder gespeichert wird.
