Bemaßung

Beim Bemaßen werden in Zeichnungen Anmerkungen mit Maßangaben eingefügt.

Bemaßungen können für eine Vielzahl von Objekttypen in vielen verschiedenen Ausrichtungen erstellt werden. Die grundlegenden Typen der Bemaßung sind

• Linear
• Radial (Radius, Durchmesser und verkürzt)
• Winkel
• Koordinaten
• Bogenlänge

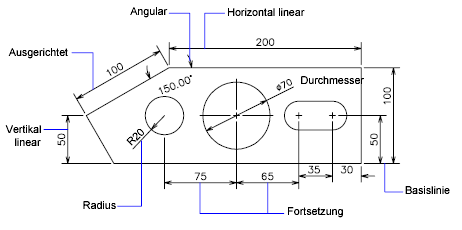

Lineare Bemaßungen können horizontal, vertikal, ausgerichtet, gedreht, Basislinien oder Kettenbemaßungen sein. In der Abbildung werden einige Beispiele gezeigt.

Mit mehr als 70 bemaßungsorientierten Einstellungen im Bemaßungsstil-Manager können Sie fast alle Aspekte der Darstellung von Bemaßungen steuern. Sie können z. B. die Lücke zwischen den Hilfslinien und dem zu bemaßenden Objekt exakt festlegen. All diese Einstellungen können als ein oder mehrere Bemaßungsstile gespeichert werden. Wenn Sie Ihre Bemaßungsstile in einer Zeichnungsvorlagendatei (DWT-Datei) speichern, können Sie jedes Mal, wenn Sie eine neue Zeichnung beginnen, darauf zugreifen.

Anmerkung:

Um die Anordnung der Zeichnung und die Skalierung der Bemaßung zu vereinfachen, empfiehlt es sich, die Bemaßungen nicht im Modellbereich, sondern auf Layouts zu erstellen.
