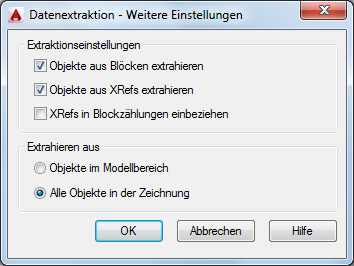

Enthält Optionen zum Extrahieren von Objekten in verschachtelten Blöcken und XRef-Blöcken, Optionen für Blockzählungen sowie Optionen zum Festlegen, ob alle Objekte oder nur der Objekte im Modellbereich extrahiert werden sollen.
Liste der Optionen
Die folgenden Optionen sind verfügbar:
Extraktionseinstellungen
- Objekte aus Blöcken extrahieren
-
Berücksichtigt Objekte in verschachtelten Blöcken.
- Objekte aus XRefs extrahieren
-
Berücksichtigt Objekte und Blöcke in extern referenzierten Dateien (XRef-Dateien).
- XRefs in Blockzählungen einbeziehen
-
Berücksichtigt XRefs bei Blockzählungen.
Extrahieren aus
- Objekte im Modellbereich
-
Berücksichtigt nur die Objekte im Modellbereich und ignoriert Objekte im Papierbereich.
- Alle Objekte in der Zeichnung
-
Berücksichtigt alle Objekte im Modell- und Papierbereich der Zeichnung einschließlich Informationen zur Zeichnung. Standardmäßig aktiviert.
