Zuordnen und Lösen von referenzierten Zeichnungen (XRefs)

Sie können jede beliebige Zeichnung als externe Referenz oder XRef in die aktuelle Zeichnung einfügen.

Sie können eine vollständige Zeichnungsdatei als externe Referenz (XRef) der aktuellen Zeichnung zuordnen. Mit einer externen Referenz werden Änderungen der referenzierten Zeichnung in die aktuelle Zeichnung übernommen. Zugeordnete XRefs werden mit einer anderen Zeichnung verknüpft, aber nicht wirklich in diese eingefügt. Jegliche Änderungen in einer referenzierten Zeichnung werden in der aktuellen Zeichnung angezeigt, wenn diese geöffnet oder erneut geladen wird. Dadurch können Sie mit XRefs Zeichnungen aufbauen, ohne die Zeichnungsdateigröße beträchtlich zu erhöhen.

Die Vorteile von referenzierten Zeichnungen:

• Koordinieren Ihrer Arbeit mit der Arbeit anderer durch Referenzieren anderer Zeichnungen in Ihrer Zeichnung, damit Sie über die Änderungen anderer Benutzer auf dem Laufenden bleiben. Sie können auch eine Master-Zeichnung aus Einzelteilzeichnungen zusammenstellen, die im Rahmen der Entwicklung eines Projekts Änderungen unterworfen sein können.
• Sicherstellen, dass die aktuellste Version einer referenzierten Zeichnung angezeigt wird. Wenn Sie eine Zeichnung öffnen, werden automatisch alle referenzierten Zeichnungen geladen, sodass sie die aktuelle Version der referenzierten Zeichnungsdatei wiedergibt.
• Trennen Sie die Namen von Layern, Bemaßungsstilen, Textstilen und anderen benannten Elementen in der Zeichnung von den entsprechenden Namen in referenzierten Zeichnungen.
• Verbinden Sie zugewiesene referenzierte Zeichnungen dauerhaft mit der aktuellen Zeichnung, wenn das Projekt abgeschlossen ist und archiviert werden kann.

Anmerkung: Genauso wie eine Blockreferenz wird eine XRef in der aktuellen Zeichnung als einzelnes Objekt angezeigt. Sie können eine XRef jedoch nicht auflösen, ohne sie vorher zu binden.

Eine Zeichnungsdatei kann gleichzeitig mehreren Zeichnungen als XRef zugeordnet werden. Umgekehrt können mehrere Zeichnungen als referenzierte Zeichnungen einer einzelnen Zeichnung zugeordnet werden.

Tools zum Zuordnen von XRefs

Für die Zuordnung einer XRef stehen Ihnen mehrere Möglichkeiten zur Verfügung:

• Klicken Sie auf Registerkarte Ansicht Gruppe Paletten Palette Externe Referenzen.
• Klicken Sie auf Menü Extras Paletten Referenzmanager .
• Geben Sie in der Befehlszeile EXTERNREF ein.
• Geben Sie in der Befehlszeile XZUORDNEN ein.

Sie können auch DesignCenter ^™ verwenden, um XRefs einer Zeichnung zuzuordnen. Verwenden Sie AutoCAD DesignCenter für einfache Zuordnungen, für die Voransicht von Zeichnungsreferenzen und deren Beschreibungen sowie zum schnellen Positionieren durch Ziehen und Ablegen.

Sie können die XRef zuordnen, indem Sie sie aus DesignCenter ziehen oder aus dem Kontextmenü die Option XRef zuordnen wählen.

Der gespeicherte Pfad, in dem die XRef gesucht wird, kann ein relativer Pfad (teilweise angegeben), der vollständige Pfad oder kein Pfad sein.

Wenn eine XRef über variable Blockattribute verfügt, werden diese ignoriert.

Anmerkung: Wenn Sie die Palette Externe Referenzen verwenden, wird empfohlen, dass Sie die Funtion Autom. ausblenden aktivieren oder die Palette verankern. Die Palette wird dann automatisch ausgeblendet, wenn Sie den Einfügepunkt der externen Referenz angeben.

Benachrichtigung über zugeordnete XRefs

Wenn der Zeichnung XRefs zugeordnet sind, wird in der rechten unteren Ecke des Anwendungsfensters (im Spezialfeld der Statusleiste) ein XRef-Symbol angezeigt.

Werden eine oder mehrere XRefs nicht gefunden, wird dem XRef-Symbol ein Ausrufezeichen hinzugefügt. Wenn Sie auf das XRef-Symbol klicken, wird die Palette Externe Referenzen angezeigt.

Lösen von referenzierten Zeichnungen

Um DWG-Referenzen (XRefs) vollständig aus Ihrer Zeichnung zu entfernen, dürfen Sie sie nicht löschen, sondern müssen sie lösen.

Das Löschen von XRefs entfernt beispielsweise nicht die mit diesen XRefs verbundenen Layerdefinitionen. Durch die Option Lösen werden die XRefs und alle mit ihnen verbundenen Informationen entfernt.

Hervorheben externer Referenzen in einer Zeichnung

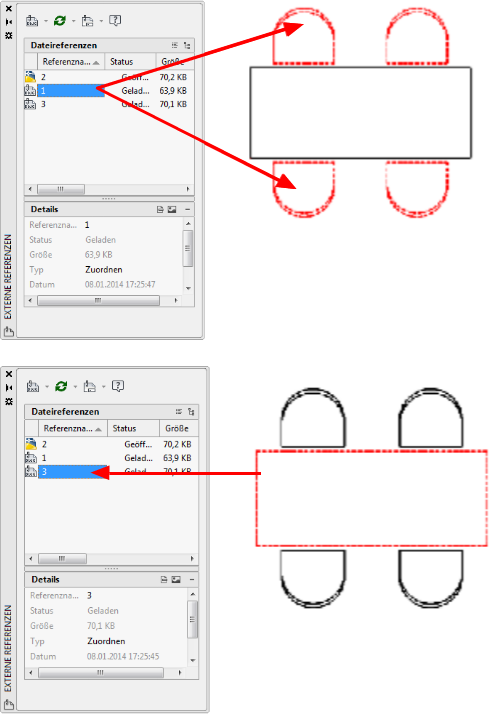

Um eine externe Referenz in einer komplexen Zeichnung zu finden, wählen Sie ein Element in der Palette Externe Referenzen aus, um alle sichtbaren Exemplare hervorzuheben. Umgekehrt gilt, dass Sie eine externe Referenz in der Zeichnung auswählen können, um ihren Namen in der Palette Externe Referenzen hervorzuheben.

Anmerkung: Die Systemvariable ERHIGHLIGHT steuert, ob die referenzierten Objekte hervorgehoben werden. Sie können die Hervorhebung deaktivieren, um die Leistung zu verbessern.

Um eine externe Referenz in einer komplexen Zeichnung zu suchen, wählen Sie ein Element in der Palette Referenzmanager aus, um alle sichtbaren Instanzen in der Zeichnung hervorzuheben. Umgekehrt gilt, dass Sie eine externe Referenz in der Zeichnung markieren können, um ihren Namen in der Palette Referenzmanager hervorzuheben.

Steuern der Eigenschaften von referenzierten Layern

Sie können die Sichtbarkeit, die Farbe, die Linientypen und die anderen Eigenschaften der Layer einer XRef steuern und diese Änderungen zeitweilig oder dauerhaft definieren. Wenn die Systemvariable VISRETAIN auf 0 gesetzt wird, gelten diese Änderungen nur für die aktuelle Zeichnungssitzung. Sie werden verworfen, wenn Sie die Zeichnungssitzung beenden oder die XRef neu laden oder lösen.

Sie können auch den Abblendgrad der DWG-Xrefs steuern. Die Systemvariable XDWGFADECTL definiert den Fading-Grad aller DWG-Xrefs.

Zuschneide-Umgrenzung externer Referenzen

Zeichnungen können zugeschnittene XRefs enthalten. Wenn Sie die Zuschneideumgrenzung sehen möchten, können Sie die Systemvariable XCLIPFRAME aktivieren.

Anhänge aus Schulungsversionen

Wenn Sie eine XRef aus einem Autodesk-Schulungsprodukt öffnen, einfügen oder anhängen, wird beim Plotten der Zeichnungen das folgende Banner angezeigt: ERSTELLT VON EINEM AUTODESK-SCHULUNGSPRODUKT.
