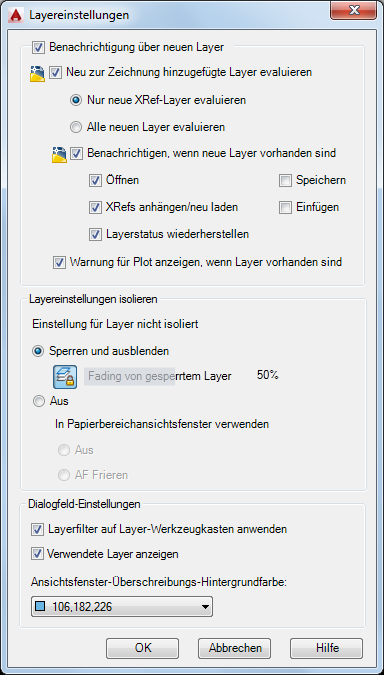

Dialogfeld Layereinstellungen (Layereigenschaften-Manager)

Steuert das Verhalten für die Benachrichtigung über neue Layer, die Anzeige von isolierten Layern und andere Layereinstellungen der Benutzeroberfläche.

Zugriffsmethoden

Klicken Sie im Layereigenschaften-Manager auf die Schaltfläche Layereinstellungen.

Steuert die Benachrichtigungen für neue Layer, das Layer-Verhalten, wenn einige Layer isoliert werden, ob Layerfilter auf den Layer-Werkzeugkasten angewendet werden, sowie die Hintergrundfarbe für Ansichtsfenster-Überschreibungen im Layereigenschaften-Manager.

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Benachrichtigung für neue Layer

Steuert die Auswertung und Benachrichtigung der neuen Layer, die auf der LAYEREVAL-Einstellung in der DWG-Datei basieren.

Anmerkung: Es sollte kein Filter angezeigt werden (Filter Nicht abgestimmter Layer), wenn LAYEREVALCTL = 0. Wenn aktuell einer angezeigt wird, wird dieser deaktiviert. Sie können den nicht abgestimmten Filter der neuen Layer auf aktiv setzen und die Layer in diesem Layer auswählen. Wenn der nicht abgestimmte Layer ausgewählt ist, können Sie mit rechten Maustaste klicken und auf Layer abstimmen klicken.

Neu zur Zeichnung hinzugefügte Layer evaluieren

Überprüft neue Layer, die zur Zeichnung hinzugefügt wurden. (LAYEREVAL=0)

Nur neue XRef-Layer evaluieren: Überprüft neue Layer, die zu angehängten XRefs hinzugefügt wurden. (LAYEREVAL=1)
Alle neuen Layer evaluieren: Überprüft neue Layer, die zur Zeichnung hinzugefügt wurden, einschließlich neuer Layer, die zu angehängten XRefs hinzugefügt wurden. (LAYEREVAL=2)

Benachrichtigen, wenn neue Layer vorhanden sind

Aktiviert Benachrichtigungen für neue Layer. (LAYERNOTIFY=0)

Öffnen: Zeigt Benachrichtigungen für neue Layer an, wenn beim Verwenden des Befehls ÖFFNEN neue Layer vorhanden sind. (LAYERNOTIFY=2)
XRefs anhängen/neu laden: Zeigt Benachrichtigungen für neue Layer an, wenn beim Anhängen oder neu Laden von XRefs neue Layer vorhanden sind. (LAYERNOTIFY=4)
Layerstatus wiederherstellen: Zeigt Benachrichtigungen für neue Layer an, wenn Sie Layerstatus wiederherstellen. (LAYERNOTIFY=8)
Speichern: Zeigt Benachrichtigungen für neue Layer an, wenn beim Verwenden des Befehls SPEICHERN neue Layer vorhanden sind. (LAYERNOTIFY=16)
Einfügen: Zeigt Benachrichtigungen für neue Layer an, wenn beim Verwenden des Befehls EINFÜGEN neue Layer vorhanden sind. (LAYERNOTIFY=32)
Warnung beim Plotten anzeigen, wenn neue Layer vorhanden sind: Zeigt Benachrichtigungen für neue Layer an, wenn beim Verwenden des Befehls PLOT neue Layer vorhanden sind. (LAYERNOTIFY=1)

Layereinstellungen isolieren

Steuert die Einstellungen für Layer, die nicht isoliert wurden:

Sperren und Ausblenden: Wählt Sperren und Ausblenden als Isolationsmethode aus.
Ausgeschaltet: Setzt nicht ausgewählte Layer auf ausgeschaltet.
Ausgeschaltet: Setzt nicht ausgewählte Layer auf ausgeschaltet (im Papierbereich).
AF Frieren: Setzt nicht ausgewählte Layer auf Ansichtsfenster-Frieren (im Papierbereich).

Dialogfeld-Einstellungen

Layerfilter auf Layer-Werkzeugkasten anwenden: Steuert die Anzeige von Layern in der Layerliste im Werkzeugkasten Layer und in der Gruppe Layer der Multifunktionsleiste, indem der aktuelle Layerfilter angewendet wird.
Verwendete Layer anzeigen: Zeigt Symbole in der Listenansicht an und kennzeichnet, ob Layer verwendet werden. Deaktivieren Sie diese Option in einer Zeichnung mit vielen Layern, um die Leistung zu verbessern.
Ansichtsfenster-Überschreibungs-Hintergrundfarbe: Zeigt eine Farbenliste und das Dialogfeld Farbe wählen an, in dem Sie eine Hintergrundfarbe für Ansichtsfenster-Überschreibungen auswählen können.
