Zielbezeichnung einfügen (Dialogfeld)

Fügt einen Zielsignalpfeil für einen Draht mit der Drahtnummer aus der entsprechenden Quelle ein.

Finden

 Befehlseingabe:  AEDESTINATION

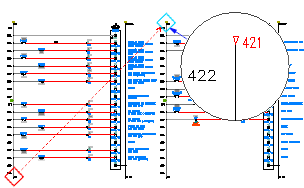

Das Programm ruft die Drahtnummer für ein Drahtnetz mit Zielpfeilen aus dem zugehörigen Drahtnetz mit den Quellpfeilen ab. Geben Sie die gleiche Nummer, das gleiche Wort bzw. den gleichen Begriff wie auf dem Quellpfeil ein, um die Verbindung zu diesem herzustellen.

Anmerkung: Ein Zielsignalpfeil kann nicht an ein Drahtnetz gebunden werden, das eine vordefinierte feste Drahtnummer enthält.

Bezeichnung	Gibt die Bezeichnung für das Zielsignal an. Geben Sie eine eindeutige Nummer, ein eindeutiges Wort oder einen eindeutigen Begriff mit höchstens 32 Zeichen ein, über den AutoCAD Electrical intern eine Verbindung zwischen dem Zieldrahtnetz und einem Quelldrahtnetz herstellt.
Beschreibung	(Optional) Gibt die Beschreibung des Zielsignals an.
Standardeinstellungen	Öffnet eine ASCII-Textdatei, aus der Sie Standardbeschreibungen auswählen können.
Zuletzt	Wählt eine vor kurzem eingefügte Bezeichnung aus.
Zeichnung	Zeigt zeichnungsweite Auswahllisten mit allen bisher verwendeten Quell-/Zielbezeichnungen an.
Projekt	Zeigt projektweite Auswahllisten mit allen bisher verwendeten Quell-/Zielbezeichnungen an.
Auswählen	Wählt aus einem vorhandenen Drahtnetz aus. AutoCAD Electrical durchsucht dieses nach einem vorhandenen Quellpfeil und ruft die Signalbezeichnung für die Verwendung in diesem neuen Zielpfeil ab.
Signalpfeilstil	Gibt den Pfeilstil für das Zielsignal an. Es stehen derzeit neun Stile zur Auswahl.
OK + Quelle aktualisieren	Beendet das Einfügen des Zielpfeils und aktualisiert den Quellpfeil mit diesem Zielpfeil.
