Signal - Quellbezeichnung (Dialogfeld)

Fügt einen Quellsignalpfeil für einen Draht ein und überträgt die Drahtnummer an die Zieldrahtnetze.

Finden

 Befehlseingabe:  AESOURCE

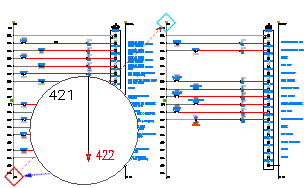

Die Drahtnummer aus einem Drahtnetz mit Quellpfeilen wird in alle zugehörigen Drahtnetze mit Zielpfeilen kopiert. Geben Sie eine eindeutige Nummer, ein eindeutiges Wort oder einen eindeutigen Begriff mit mindestens 32 Zeichen ein, über den intern eine Verbindung zwischen dem Quelldrahtnetz und allen Zieldrahtnetzen hergestellt wird.

Bezeichnung	Gibt die Bezeichnung für das Quellsignal an. Geben Sie eine eindeutige Nummer, ein eindeutiges Wort oder einen eindeutigen Begriff mit höchstens 32 Zeichen ein, über den AutoCAD Electrical intern eine Verbindung zwischen dem Quelldrahtnetz und einem Zieldrahtnetz herstellt.
Verwenden	Fügt den angegebenen Wert in das Bezeichnungsfeld ein. Diese Option ist bei der Verwendung der nächsten Nummer in einer Sequenz hilfreich.
Beschreibung	(Optional) Gibt die Beschreibung des Quellsignals an.
Standardeinstellungen	Öffnet die ASCII-Textdatei WDSRCDST.WDD, aus der Sie Standardbeschreibungen auswählen können.
Zuletzt	Wählt eine vor kurzem eingefügte Bezeichnung aus.
Zeichnung	Zeigt zeichnungsweite Auswahllisten mit allen bisher verwendeten Quell-/Zielbezeichnungen an.
Projekt	Zeigt projektweite Auswahllisten mit allen bisher verwendeten Quell-/Zielbezeichnungen an.
Suchen	Folgt dem ausgewählten Drahtnetz, und sucht einen Zielpfeil am anderen Ende. Wird ein solcher gefunden, wird die Signalbezeichnung für den neuen Quellpfeil wiederholt.
Auswählen	Wählt aus einem vorhandenen Drahtnetz aus. AutoCAD Electrical durchsucht dieses nach einem vorhandenen Zielpfeil und ruft die Signalbezeichnung für die Verwendung in diesem neuen Quellpfeil ab.
Signalpfeilstil	Gibt den Pfeilstil für das Quellsignal an. Wählen Sie einen der vier vordefinierten Stile oder einen benutzerdefinierten Stil aus.
OK + Ziel aktualisieren	Beendet die Einfügung des Quellpfeils und aktualisiert den Zielpfeil mit dem Quellpfeil.
