Übung 3: Hinzufügen einer Aufweitung zu einer Achsparallele

In dieser Übung fügen Sie dynamische Aufweitungsbereiche zwischen angegebenen Stationen einer Achsparallele hinzu.

Aufweitungsbereiche sind nützlich für das Erstellen von Haltebuchten, Mittelstreifen, Abbiegefahrstreifen und Parkbuchten.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 2: Bearbeiten einer Achsparallele.

Erstellen einer Aufweitung auf einer Achsparallele

1. Öffnen Sie die Datei Align-6C.dwg im Ordner der Zeichnungen für Übungslektionen.

   Die Zeichnung enthält ein DGM und eine Mittellinienachse mit zwei Achsparallelen.

2. Wählen Sie die Achsparallele auf der rechten Seite der Mittellinienachse aus.

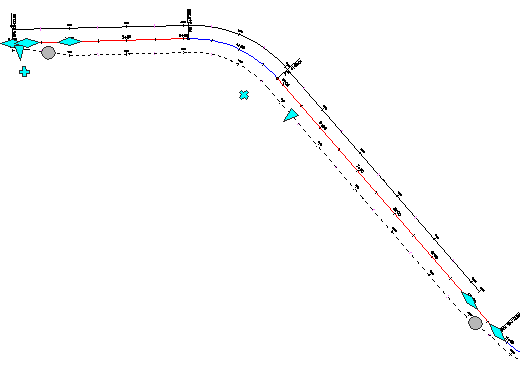

3. Klicken Sie auf Registerkarte Achsparallele Gruppe Ändern Aufweitung hinzufügen.
4. Befolgen Sie die Eingabeaufforderungen, um die folgenden Parameter anzugeben:
   • Aufweitungsteil als neue Achse erstellen?: Nein
   • Anfangsstation: 150
   • Endstation: 1000
   • Aufweitungsversatz: 24

   Der Aufweitungsbereich wird erstellt, und die von Ihnen eingegebenen Parameter werden im Dialogfeld Achsparallelenparameter angezeigt. Informationen zur Verwendung dieses Dialogfelds und der Griffe zur Bearbeitung der Achsparallele finden Sie unter Übung 4: Bearbeiten einer Versatzaufweitung.



Einfügen eines Aufweitungsbereichs in einen Aufweitungsbereich

1. Wählen Sie die Achsparallele an der rechten Seite der Mittellinienachse aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf Edit Offset Parameters.
   Anmerkung:

   Sie können Aufweitungsbereiche auch mithilfe des Griffs hinzufügen.

   Die Achsparallelenparameter, einschließlich der Parameter der vorhandenen Aufweitung, werden im Dialogfeld Achsparallelenparameter angezeigt.

2. Klicken Sie im Dialogfeld Versatzparameter auf Aufweitung hinzufügen.
3. Befolgen Sie die Eingabeaufforderungen, um die folgenden Parameter anzugeben:
   • Anfangsstation: 550
   • Endstation: 750
   • Aufweitungsversatz: 42
4. Drücken Sie die ESC-Taste, um die Auswahl der Achsparallele aufzuheben.

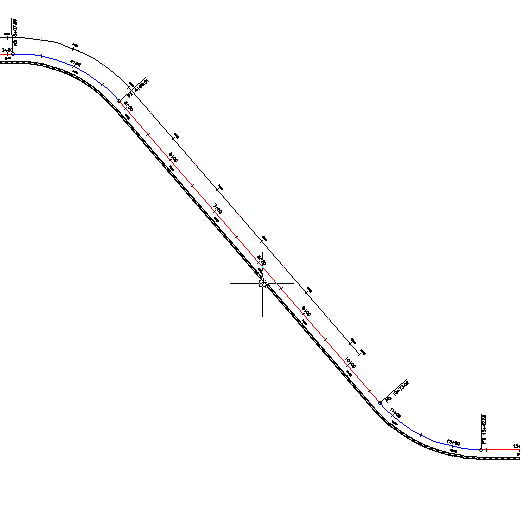

   Der zweite Aufweitungsbereich wird innerhalb des ursprünglichen Aufweitungsbereichs erstellt. Die Parameter für den neuen Aufweitungsbereich werden im Dialogfeld Achsparallelenparameter angezeigt.



Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 4: Bearbeiten einer Versatzaufweitung.
