In dieser Übung ändern Sie den Übergang zwischen einer Achsparallele und ihrem Aufweitungsbereich und verwenden dann Griffe, um die Aufweitungsgeometrie zu ändern.
Diese Übung ist die Fortsetzung zum Abschnitt Übung 3: Hinzufügen einer Aufweitung zu einer Achsparallele.
Ändern des Aufweitungsübergangs
- Öffnen Sie die Datei Align-6D.dwg im Ordner der Zeichnungen für Übungslektionen.
Die Zeichnung enthält ein DGM und eine Mittellinienachse mit zwei Achsparallelen. Die Achsparallele auf der rechten Seite der Mittellinienachse hat zwei Aufweitungsbereiche.
- Wählen Sie die Achsparallele an der rechten Seite der Mittellinienachse aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf Versatzparameter bearbeiten.
Beachten Sie, dass die Achsparallele im Dialogfeld Achsparallelenparameter in eine Reihe von Bereichen und Übergängen unterteilt wird. Jeder Bereich stellt die Versatzwerte der fortlaufenden Stationsbereiche entlang der Mittellinienachse dar. Die Übergänge stellen die Geometrie dar, die einen Bereich mit dem nächsten verknüpft.
Anmerkung:Die Parameter für den ersten Bereich werden im Fenster angezeigt. Die Parameter für nachfolgende Bereiche zeigen Sie mithilfe der Liste Aufweitungsbereich wählen oder der Pfeilschaltflächen an.
- Klicken Sie im Dialogfeld Achsparallelenparameter auf
. - Wählen Sie in der Spalte Eigenschaft abwechselnd die einzelnen Bereichs- und Übergangseinträge.
Beachten Sie, dass die einzelnen ausgewählten Bereiche und Übergange in der Zeichnung hervorgehoben werden.
- Erweitern Sie die Kategorie Ausgehender Übergang.
- Ändern Sie den Übergangstyp von Linear in Bogen-Linie-Bogen.

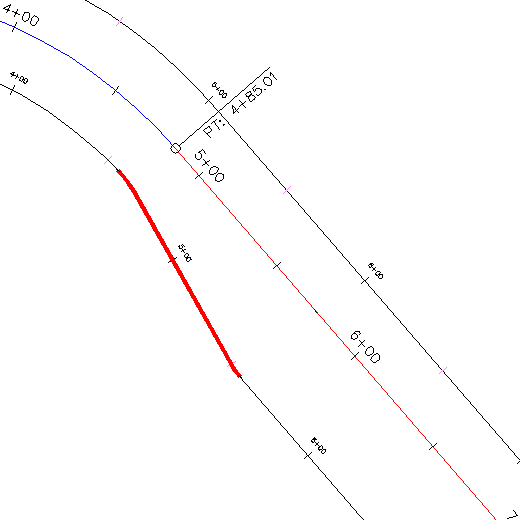

Der Übergang wird in eine Linie geändert, an deren Ende sich jeweils ein Bogen befindet.
- Geben Sie unter Übergangsparameter, für Übergangslänge den Wert 50 ein.
Der Übergang wird aktualisiert, und gibt Ihre Änderungen wieder.
Griffbearbeitung des Aufweitungsbereichs
- Wählen Sie auf der Mittellinienachse den

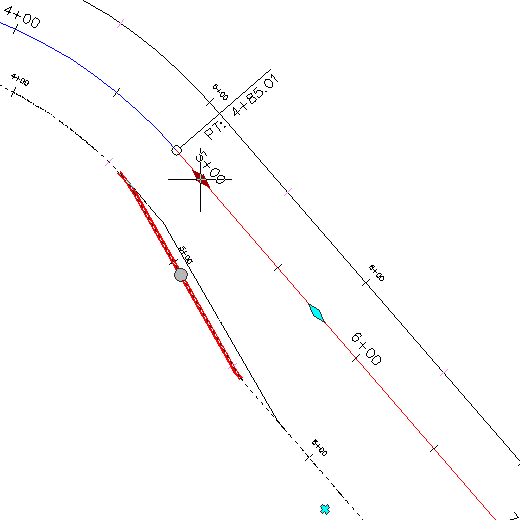

Aufweitungsanfangsgriff in der Nähe von Station 4+50. Der Griff wird jetzt in Rot angezeigt. - Klicken Sie, um den Griff an Station 5+00 zu platzieren.
Beachten Sie, dass sich der Übergang beim Ändern der Startposition der Aufweitung mit bewegt. Die Parameter bleiben jedoch beibehalten.
- Klicken Sie auf der Achsparallele auf den

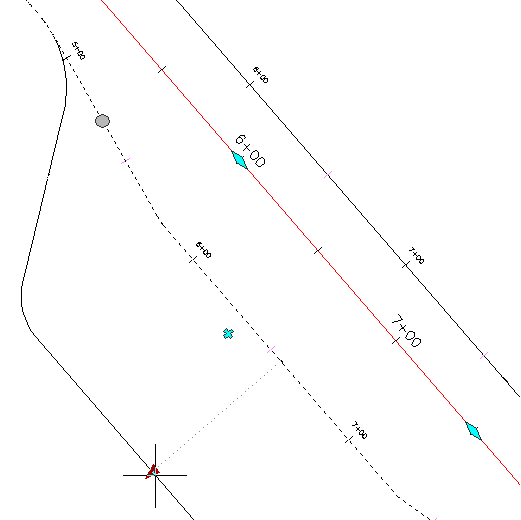

Versatzgriff. Der Griff wird jetzt in Rot angezeigt. - Geben Sie bei aktivem Griff den Wert 50 als neuen Versatzwert ein.
Der Aufweitungsbereich wird erweitert, um den neuen Versatzwert aufzunehmen.
Anmerkung:Mit dem Griff
können Sie einen weiteren Aufweitungsbereich hinzuzufügen. - Klicken Sie auf den Griff

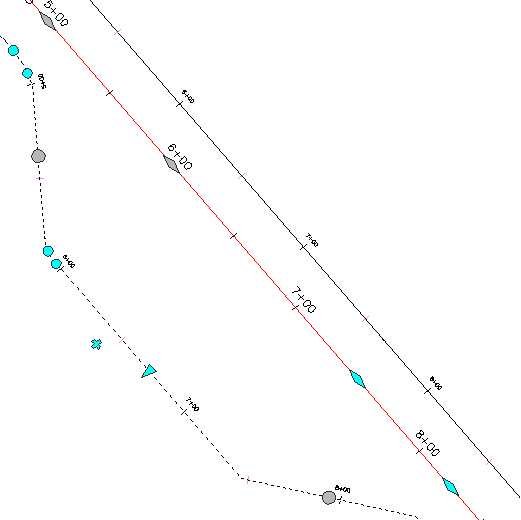

. Die Griffe
sind jetzt grau, und die Griffe
werden am Anfang und am Ende der einzelnen Übergangsteilobjekte angezeigt. Diese Griffe werden verwendet, um die Übergangsgeometrie zu ändern.
- Experimentieren Sie mit der Verwendung der Griffe , um die Übergangsgeometrie zu ändern.
Beachten Sie, dass die gültigen Parameterwerte im Dialogfeld Versatzparameter automatisch aktualisiert werden, wenn Sie die Übergangsgeometrie mit Griffen bearbeiten.
Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Entwerfen einer mit lokalen Standards konformen Achse.
