Übung 3: Neunummerieren von Tabellenbezeichnungen

In dieser Übung nummerieren Sie die in der vorigen Übung erstellten Tabellenbezeichnungen neu.

Sie nummerieren die Bogen-Tabellenbezeichnungen um die Sackgasse der Achse East Street neu, sodass diese im Uhrzeigersinn nummeriert sind. Mit dem Dialogfeld Tabellenbezeichnungs-Nummerierung, das Sie in der vorhergehenden Übung kennen gelernt haben, legen Sie die Startnummer und das Intervall zum Neunummerieren der Tabellenbezeichnungen fest.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 2: Konvertieren von Beschriftungen in Bezeichnungen.

Untersuchen der Nummerierungseinstellungen für Tabellenbezeichnungen

Anmerkung:

In dieser Übung wird die Datei Labels-4a.dwg mit den Änderungen verwendet, die Sie in der vorherigen Übung vorgenommen haben. Sie können jedoch auch die Datei Labels-4b.dwg im Ordner der Zeichnungen für Übungslektionen öffnen.

1. Klicken Sie im Projektbrowser auf der Registerkarte Einstellungen mit der rechten Maustaste auf den Zeichnungsnamen. Klicken Sie auf Tabellenbezeichnungs-Nummerierung.
2. Beachten Sie, dass im Dialogfeld Tabellenbezeichnungs-Nummerierung die Startnummernwerte unter Erstellung Tabellenbezeichnung nicht 1 lauten, wie in Übung 2: Konvertieren von Beschriftungen in Bezeichnungen.

   Die Startnummernwerte sind die nächsten verfügbaren Nummern, die auf den Linien-, Bogen- und Übergangsbogen-Bezeichnungen in der Zeichnung basieren, sowie der festgelegte Intervallwert. Wenn Sie in der Zeichnung weitere Tabellenbezeichnungen hinzufügen, wird durch diese Werte die doppelte Erstellung von Bezeichnungsnummern verhindert.

   Anmerkung:

   Im Dialogfeld Tabellenbezeichnungs-Nummerierung sind die Bezeichnungs-Nummerierungseinstellungen für alle Objekte festgelegt. Die Einstellungen, die Sie in den folgenden Schritten festlegen, werden auf Tabellenbezeichnungen für alle Objekte angewendet.

3. Übernehmen Sie unter Neunummerierung Tabellenbezeichnung die Vorgabewerte.

   In dieser Übung wird die Bogennummerierung bei 1 neu begonnen und ein Intervall von 1 verwendet.

4. Klicken Sie auf OK.

Neunummerieren der Tabellenbezeichnungen

1. Vergrößern Sie in der Zeichnung die Ansicht für den Bereich um die Sackgasse am Ende der Achse East Street.
2. Klicken Sie auf eine Beschriftungskennzeichnung, um sie auszuwählen. Klicken Sie auf Registerkarte Beschriftungen Gruppe Ändern Bezeichnungen neu nummerieren.
3. Klicken Sie auf die Bezeichnung C6.

   Es wird eine Meldung angezeigt, dass die Bezeichnungsnummer 1 bereits vorhanden ist. Wenn Sie die EINGABETASTE drücken, wird die nächste verfügbare Bogen-Bezeichnung auf diese Bezeichnung angewendet. Im Rahmen dieser Übung ist eine doppelte Bezeichnung zulässig, da Sie die Neunummerierung so fortführen, dass Duplikate aufgelöst werden.

4. Geben Sie in der Befehlszeile B ein, um eine doppelte Bogen-Tabellenbezeichnung zu erstellen.

   Die Bogen-Tabellenbezeichnung wird nun als C1 angezeigt.

5. Drücken Sie ESC.
6. Wiederholen Sie die Schritte 3 bis 5 für die verbleibenden Bogen-Tabellenbezeichnungen, sodass die Bogen-Tabellenbezeichnungen von C1 bis C7 im Uhrzeigersinn um die Sackgasse beschriftet sind.


   Tabellenbezeichnungen: Original (links) und neu nummeriert (rechts)

7. Schwenken Sie mit dem Werkzeug Pan zu der Parzellenlinie und Bogentabelle, die Sie in Übung 2: Konvertieren von Beschriftungen in Bezeichnungen erstellt haben.

   Beachten Sie, dass die Tabelle automatisch mit der neuen Bogennummerierung aktualisiert wird.

   Weiterführende Übung: Fügen Sie den übrigen Parzellen entlang der Achse East Street Segmentbeschriftungen hinzu, und konvertieren Sie die Beschriftungen dann in Tabellenbezeichnungen. Nummerieren Sie die Tabellenbezeichnungen entlang der Grunderwerbsgrenze neu, so dass sie im Uhrzeigersinn aufgeführt werden.

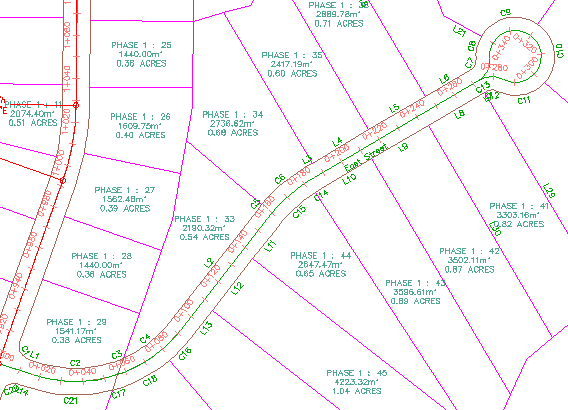

   Neu nummerierte Tabellenbezeichnungen entlang der Grunderwerbsgrenze

Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Arbeiten mit Beschriftungsstilen.
