Übung 3: Prüfen von Geländelängsschnittmerkmalen

In dieser Übung beschäftigen Sie sich mit Informationen, die im Längsschnitt und im Höhenplan angezeigt werden.

Diese Übung ist die Fortsetzung zum Abschnitt Übung 2: Ändern des Längsschnittstils.

Überprüfen Sie die Merkmale des Höhenplans

1. Öffnen Sie die Datei Profile-2C.dwg im Ordner der Zeichnungen für Übungslektionen.

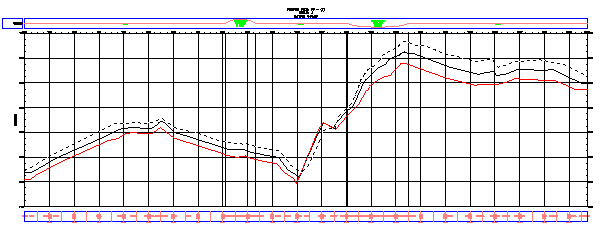

2. Vergrößern Sie den unteren Höhenplan PV- (1), sodass Sie die drei Linien gut erkennen können.
3. Wählen Sie die oberste Längsschnittlinie (den Längsschnitt für den rechten Versatz) aus, und achten Sie dabei darauf, nicht das Höhenplanraster auszuwählen. Klicken Sie mit der rechten Maustaste. Klicken Sie auf Längsschnittgeometrie bearbeiten.

   Der Werkzeugkasten Entwurfswerkzeuge (Längsschnitt) wird angezeigt. Beachten Sie, dass entlang des Längsschnitts keine Bearbeitungsgriffe angezeigt werden und dass die meisten Steuerelemente im Werkzeugkasten Werkzeuge Längsschnitt/Gradiente abgeblendet und nicht verfügbar sind. Der Grund hierfür ist, dass es sich um einen dynamischen Längsschnitt handelt. Da er mit den Höhenwerten des DGM verknüpft ist, kann kein Teil der Linie bearbeitet werden.


4. Klicken Sie im Werkzeugkasten Entwurfswerkzeuge (Längsschnitt) auf .

   Im Panoramafenster wird die Ansicht Längsschnittobjekte angezeigt. Diese Tabelle enthält hilfreiche Neigungsdaten für den gesamten Längsschnitt. Auch hier sind die Werte ausgeblendet und können nicht bearbeitet werden. Durch eine Bearbeitung dieser Werte würde die Verknüpfung zwischen Längsschnitt und DGM beschädigt.

5. Drücken Sie die ESC-Taste, um die Auswahl des Längsschnitts Rechte Breite aufzuheben.

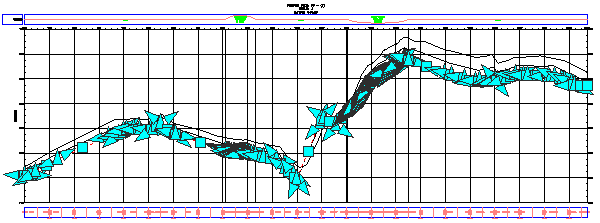

6. Klicken Sie auf die rote Längsschnittlinie (linker Versatz).

   Sie sehen, dass entlang des Längsschnitts Bearbeitungsgriffe eingeblendet werden. Wenn Sie die Zeichnung verkleinern, können Sie sehen, dass der gleiche Längsschnitt auch in dem anderen Höhenplan ausgewählt ist. Wenn Sie den Längsschnitt mithilfe der Griffe in einem Höhenplan bearbeiten, werden die gleichen Änderungen auch auf die andere Kopie des Längsschnitts angewendet.



   Da es sich bei dieser Linie um einen statischen Längsschnitt handelt, der vom DGM losgelöst ist, lässt er sich mit verschiedenen Verfahren bearbeiten. Hierzu gehören auch das Kopieren und Verschieben. Es ist nicht sinnvoll, diese Linie zu bearbeiten, wenn sie als Momentaufnahme des DGM beibehalten werden soll.

   In der Tabelle Längsschnittobjekte werden jetzt die Entwurfsdaten für den Längsschnitt Left Offset mit Werten angezeigt, die Sie bearbeiten können. Als Sie den Längsschnitt für den linken Versatz ausgewählt haben, wurde er zum aktiven Längsschnitt für die Bearbeitungswerkzeuge.

7. Schließen Sie den Werkzeugkasten Entwurfswerkzeuge (Längsschnitt).

   Der Werkzeugkasten Werkzeuge Längsschnitt/Gradiente und die Ansicht Längsschnittobjekte werden geschlossen, und die Auswahl der Linie für den Längsschnitt Left Offset in der Zeichnung wird aufgehoben.

Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Verwenden von Gradienten.
