In dieser Übung ändern Sie die standardmäßigen Abkürzungen, die in Hauptpunktbeschriftungen angezeigt werden.
Diese Übung ist die Fortsetzung zum Abschnitt Übung 1: Überschreiben von Beschriftungstext.
Ändern des Beschriftungsinhalts in den Zeichnungseinstellungen
- Vergrößern und schwenken Sie die Anzeige auf den Bereich zwischen den Stationen 0+000 und 0+080 der Achse West Street.
- Klicken Sie im Projektbrowser auf der Registerkarte Einstellungen mit der rechten Maustaste auf die den Zeichnungsnamen. Klicken Sie auf Zeichnungseinstellungen bearbeiten.
- Klicken Sie im Dialogfeld Zeichnungseinstellungen auf die Registerkarte Abkürzungen. Anmerkung:
Im Dialogfeld Zeichnungseinstellungen können Sie auf der Registerkarte Objektlayer den Standardlayer ändern, auf dem AutoCAD Civil 3D-Objekte und deren Beschriftungen erstellt werden.
In der Kategorie Achshauptpunkt Text sind die Abkürzungen aufgeführt, die derzeit für die einzelnen Hauptpunkttypen verwendet werden.
- Ändern Sie in der Spalte Wert die Hauptpunkt-Abkürzungswerte wie folgt:
- Achsende: Ende
- Übergang Tangente-Bogen: Tan-Cur
- Übergang Bogen-Tangente: Cur-Tan
- Klicken Sie auf OK.
Die Hauptpunktbeschriftungen werden aktualisiert und spiegeln die Änderungen der Zeichnungseinstellungen wider.
Anmerkung:Wenn die Abkürzungen in den Hauptpunktbeschriftungen nicht entsprechend den vorgenommenen Änderungen aktualisiert wurden, geben Sie in der Befehlszeile REGEN ein.

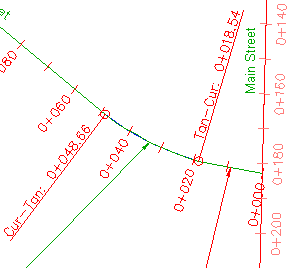

Hauptpunktbeschriftungen mit in den Zeichnungseinstellungen geänderten Abkürzungen
- Schließen Sie die Zeichnung.
In dieser Übung wird die Datei Labels-3a.dwg mit den Änderungen verwendet, die Sie in der vorausgehenden Übung vorgenommen haben.
Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Arbeiten mit Tabellen und Bezeichnungen.
