In dieser Übung verwenden Sie die standardmäßigen AutoCAD-Werkzeuge zum Steuern der Eigenschaften für einzelne Beschriftungen und Gruppenbeschriftungen.
Sie können die Eigenschaften folgender Elemente ändern:
- einzelnes Beschriftungsobjekt
- Beschriftungsobjektgruppe
Diese Übung ist die Fortsetzung zum Abschnitt Übung 3: Auswählen und Verschieben von Beschriftungen.
Untersuchen von Beschriftungseigenschaften
- Geben Sie in der Befehlszeile LIST ein.
- Klicken Sie auf der Achse West Street auf eine Stationsbeschriftung und eine Beschriftung für Quadrantenwinkel über Entfernung. Drücken Sie die EINGABETASTE.
Das AutoCAD-Textfenster wird angezeigt, in dem der Objekttyp, der Beschriftungstyp und der Layer der ausgewählten Beschriftungsobjekte angezeigt werden.
Beispiel: In AECC_ALIGNMENT_STATION_LABEL_GROUP
- ALIGNMENT ist der Objekttyp
- STATION_LABEL gibt an, dass es sich um ein Stationsbeschriftungsobjekt handelt
- GROUP gibt an, dass das Beschriftungsobjekt Teil einer Beschriftungsgruppe ist
AECC_ALIGNMENT_TANGENT_LABEL verfügt nicht über das Suffix GROUP, da es sich um eine einzelne Objektbeschriftung handelt.
- Schließen Sie das AutoCAD-Textfenster.
Als Nächstes ändern Sie den Bechriftungsstil eines einzelnen Beschriftungsobjekts.
In dieser Übung wird die Datei Labels-2b.dwg mit den Änderungen verwendet, die Sie in der vorausgehenden Übung vorgenommen haben.
Ändern des Stils einer einzelnen Beschriftung
- Klicken Sie auf die Bogenbeschriftung nahe der Station 0+040. Klicken Sie mit der rechten Maustaste. Klicken Sie auf Eigenschaften.
- Ändern Sie in der Palette Eigenschaften den Bogen-Beschriftungsstil in Bogen-Beschriftungsstil
Design Data
. - Drücken Sie die ESC-Taste, um die Auswahl der Beschriftung aufzuheben.
Ändern des Stils einer Beschriftungsgruppe
- Klicken Sie auf die Stationsbeschriftung 0+040.
Es werden alle Stationsbeschriftungen hervorgehoben, was darauf hinweist, dass sie Teil einer Beschriftungsgruppe sind.
- Klicken Sie mit der rechten Maustaste. Klicken Sie auf Eigenschaften. Anmerkung:
Durch die Auswahl von Achsbeschriftungen bearbeiten im Kontextmenü wird das Dialogfeld Achsbeschriftungen aufgerufen, in dem Sie den Achsbeschriftungssatz ändern können.
- Ändern Sie in der Palette Eigenschaften im Abschnitt Beschriftung die Option Beschriftungsstil der Hauptstation in Perpendicular With Tick .
- Drücken Sie ESC.
Umkehren einer Beschriftung an die entgegengesetzte Seite der Achse
- Halten Sie die STRG-Taste gedrückt, und klicken Sie auf die Hauptpunktbeschriftung PC: 0+018.54.
- Überprüfen Sie in der Palette Eigenschaften die verfügbaren Eigenschaften. Ändern Sie unter Allgemein die Eigenschaft Umgedreht in True. Schließen Sie die Palette Eigenschaften.
- Drücken Sie die ESC-Taste, um die Auswahl der Beschriftungen aufzuheben.

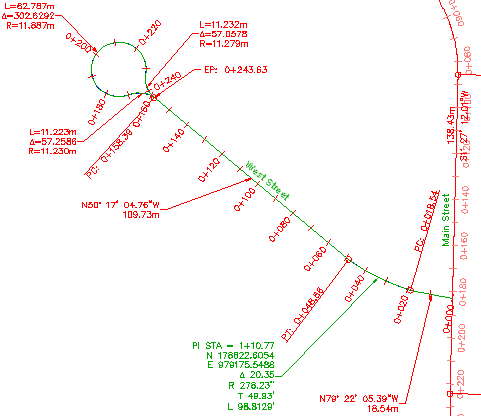

Achsbeschriftungen mit geänderten Eigenschaften
Um mit der nächsten Übungslektion fortzufahren, gehen Sie zu Ändern des Inhalts einer Beschriftung.
