Anmerkungen - Kennzeichnungen

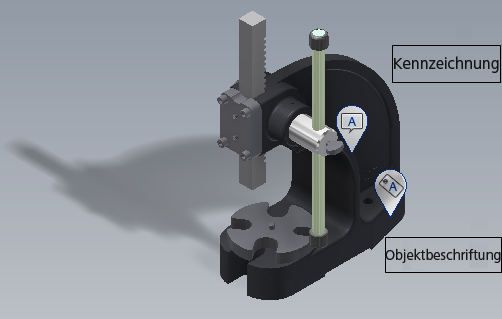

Eine Teilefamilie verfügt über viele ähnliche Anlagenteile, und durch eine Kennzeichnung lässt sich ein bestimmtes Objekt leichter identifizieren. Inventor Factory bietet die Möglichkeit, über den Befehl Kennzeichnung ein solches Schild zuzuweisen. Eine Kennzeichnung kann zusätzliche Informationen zu einem Objekt enthalten, z. B. Typ, Bauteilnummer, Fließgeschwindigkeit usw. Eine Kennzeichnung wird beim Erstellen und Publizieren eines Objekts in der Umgebung der Objekterstellung hinzugefügt. Die Kennzeichnung wird mit diesem Symbol dargestellt.

Ein publiziertes Objekt kann nur eine Kennzeichnung haben. Wenn ein Objekt über Varianten verfügt, können Sie mithilfe einer iLogic-Regel eine Kennzeichnung für jede Variante erstellen.

Anmerkung: Inventor Factory bietet darüber hinaus die Möglichkeit, mithilfe des Befehls Objektbeschriftung eine eindeutige Kennzeichnung zu einem platzierten Objekt hinzuzufügen. Eine Objektbeschriftung wird mit diesem Symbol dargestellt. Weitere Informationen finden Sie in der Hilfe zu Inventor Factory unter dem Thema Anmerkungen - Objektbeschriftungen.

Was geschieht mit Objektanmerkungen in AutoCAD Factory?

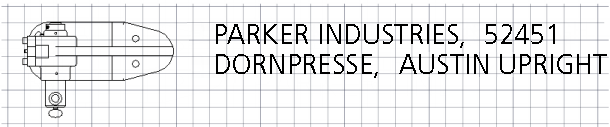

Sobald ein 3D-Layout mit AutoCAD Factory synchronisiert wurde, erscheinen die Anmerkungen als Blockattribute in einem separaten Textstil mit dem Namen Factory_Annotation. Die Objektbeschriftung und -kennzeichnung werden jeweils einem eigenen AutoCAD-Layer zugewiesen. Die Layernamen lauten entsprechend Factory_AssetTag und Factory_Descriptor.

Sie können die Standard-Bearbeitungsbefehle für AutoCAD-Blockattribute verwenden, wie EATTEDIT, -ATTEDIT und BATTMAN, um die Objektanmerkungen zu bearbeiten. Steuern Sie die Sichtbarkeit der Anmerkungen über den Befehl ATTZEIG oder indem Sie die Sichtbarkeit der Layer aktivieren bzw. deaktivieren oder den gewünschten Attributlayer einfrieren. Verwenden Sie den Befehl SUCHEN, um die Objektbeschriftung und den Kennzeichnungstext im AutoCAD-Grafikfenster zu suchen.

Anmerkung: Weitere Informationen zur Synchronisierung mit AutoCAD und anderen Factory Design Suite-Arbeitsabläufen finden Sie in der Hilfe zu Inventor Factory unter dem Thema Suite-Arbeitsabläufe.

Was geschieht mit Objektanmerkungen in Navisworks Factory?

Objektanmerkungen in Navisworks Factory verwenden dieselben Symbole wie Inventor. Sie können die Sichtbarkeit der Symbole in der Registerkarte Factory ändern. Klicken Sie auf das Symbol Schnelleigenschaften auf der Registerkarte Startseite, um die Anmerkungsinformationen anzuzeigen, wenn sich der Cursor über dem Objekt befindet.
