Verwendung von Factory-Objekten

2D-Factory-Layouts können mit assoziativen Factory-Objekten aufgefüllt werden. Es gibt Systemobjekte, die im Lieferumfang der Factory Design Suite enthalten sind, Benutzerobjekte, die Sie oder ein anderer Benutzer erstellt haben, sowie Cloud-basierte Objekte, also Factory-Objekte, die auf einem Cloud-Server gespeichert sind und von dort heruntergeladen und verwendet werden können.

Platzieren von Systemobjekten

Klicken Sie auf der Registerkarte Factory in der Gruppe Extras auf Paletten, und wählen Sie im Dropdown-Menü Objekt-Browser aus. Der Browser wird geöffnet; vorgabemäßig ist er auf der rechten Seite fixiert. Er kann an einen anderen Speicherort verschoben werden oder verschiebbar gelassen werden.
Der Browser hat zwei Ansichtsstile, die Strukturansicht und die Miniaturansicht. Klicken Sie zum Ändern der Ansicht oben im Browser auf die Schaltflächen Miniaturansicht/Strukturansichten , um die Liste anzuzeigen, und wählen Sie den Stil, den Sie verwenden möchten.
Doppelklicken Sie auf den Ordner Systemobjekte, um zu einem bestimmten Objekt zu navigieren.
Klicken Sie mit der rechten Maustaste auf die Browser-Miniaturansicht, und wählen Sie im Kontextmenü Vorschau, um das Objekt in der Vorschau anzuzeigen.
Um anzugeben, ob für das Objekt britische oder metrische Maßeinheiten verwendet werden, klicken Sie mit der rechten Maustaste auf die Browser-Miniaturansicht und wählen Durchsuchen. Im Dialogfeld Öffnen wird der Objektordner in der Factory-Objektbibliothek angezeigt. Dort finden Sie die Ordner Britisch und Metrisch, die Versionen der Objekte basierend auf dem jeweiligen Maßeinheitentyp enthalten. Öffnen Sie den Ordner, um ein Objekt auszuwählen, das dieses Einheitensystem verwendet.
Zum Platzieren eines Objekts klicken Sie darauf und ziehen das Objekt aus dem Browser in die Grafikanzeige.
Das Objekt verfügt über eine Basispunktdefinition. Diesen Ort können Sie im Layout angeben. Klicken Sie zum Platzieren des Objekts.
Geben Sie ggf. einen Wert für die Drehung ein. Drücken Sie andernfalls die Eingabetaste.
Platzieren Sie weitere Kopien dieser Objekte oder anderer Objekte nach Bedarf.
Drücken Sie die Eingabetaste, um die Eingabe zu beenden.

Cloud-basierte Objekte

Beim Ziehen und Ablegen eines Cloud-basierten Objekts, das zuvor noch nicht verwendet wurde, wird eine Meldung bezüglich des Objekts angezeigt. Um das Objekt zu verwenden, akzeptieren Sie die Option zum Herunterladen. Das Objekt wird in den Ordner FactoryCloudLibrary heruntergeladen, und eine Instanz wird für die Platzierung in der Grafikanzeige vorbereitet.

Platzieren von Benutzerobjekten

Klicken Sie auf der Registerkarte Factory in der Gruppe Extras auf Paletten, und wählen Sie im Dropdown-Menü Objekt-Browser aus.
Doppelklicken Sie auf den Ordner mit den Benutzerobjekten, um zu einem bestimmten Objekt zu navigieren.
Alle Objekte, zu denen in Inventor Factory Varianten (Objektvarianten) erstellt wurden, sind links oben durch ein Symbol wie gekennzeichnet. Die Zahl gibt die Anzahl der vorhandenen Varianten an. Klicken Sie mit der rechten Maustaste auf das Objekt, um das zugehörige Kontextmenü zu öffnen. Wählen Sie dann die gewünschte Objektvariante aus dem Untermenü Objektvarianten aus.
Führen Sie die gleichen Schritte wie beim Platzieren von Systemobjekten aus.

Anmerkung: Es wird empfohlen, 3D-Objekte in Inventor Factory zu erstellen. Der Erstellungs- und Veröffentlichungsprozess umfasst eine Veröffentlichungsoption für 2D-Objekte, durch die das 2D-Objekt erstellt und dem entsprechenden 3D-Objekt zugeordnet wird. Nach der Veröffentlichung mit dieser Option wird das 2D-Objekt im Objekt-Browser von AutoCAD Factory angezeigt und steht somit für die Platzierung zur Verfügung.

Platzieren von Objekten mit Verbindungen

Es ist manchmal erforderlich, ein Objekt mit einem anderen linear zu verbinden. Dies ist häufig der Fall bei Förderern, Sicherheitseinzäunungen, Wänden usw. Objekte können in Inventor Factory mit einer oder mehreren Verbindungen definiert und dann miteinander verbunden werden, wenn sie im AutoCAD Factory-Layout platziert werden.

In dem unten gezeigten Beispiel wurde im Layout ein gerades Förderer-Objekt platziert und ein gebogenes Förderer-Objekt wird hinzugefügt. Die grünen Punkte an den Enden jedes Objekts zeigen die Positionen der Verbindungen so an wie in Inventor Factory definiert.

Das Verbinden von Objekten ist schnell und einfach. Verschieben Sie einfach das zu verbindende Objekt so, dass sich der grüne Verbindungspunkt in der Nähe des Verbindungspunkts auf dem anderen Objekt befindet. Die beiden Objekte werden gefangen (siehe Abbildung unten).

Verbundene Objekte werden gemeinsam als eine Komponente verschoben. Wenn Sie diese separat verschieben möchten, deaktivieren Sie im Dialogfeld Optionen auf der Registerkarte Factory-Objekte das Kontrollkästchen Bei Platzierung und Neupositionierung Verbindung fangen.

Tipp: Diese Einstellung kann auch über die Befehlszeile mit dem Befehl FACT_CSNAP aktiviert/deaktiviert werden.

Weitere Informationen finden Sie in der AutoCAD Factory-Hilfe unter dem Thema Factory-Objektoptionen.

Suchen nach Objekten

Über das Objektsuchwerkzeug oben im Objekt-Browser kann die Suche nach und nach verfeinert werden.

Geben Sie oben im Objekt-Browser im Feld Suchen den Objektnamen oder einen Parameterwert ein. Bei der Suche anhand von Parameterwerten werden die Parameter Name, Autor, Kategorie, Kommentare, Firma, Schlüsselwörter und Titel verwendet.

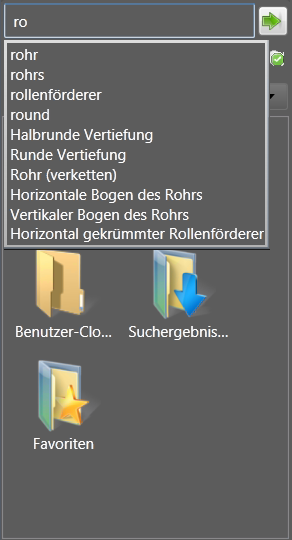

Während der Eingabe von Text wird dynamisch eine Liste der gültigen Suchbegriffe angezeigt.
Wählen Sie einen Suchbegriff aus oder vervollständigen Sie ihn, und klicken Sie auf die Schaltfläche Objekte suchen . Die Suchergebnisse werden im Browser-Bereich unter den Browser-Steuerungen angezeigt.

Während der erstmaligen Ausführung einer Suche wird dem Objekt-Browser ein neuer Ordner mit der Bezeichnung Suchergebnisse hinzugefügt. Dieser Ordner enthält das gefundene Objekt. Das Objekt bleibt so lange in diesem Ordner gespeichert, bis es durch das nächste Suchergebnis ersetzt wird. Eine Komponente kann aus dem Ordner Suchergebnisse ausgewählt und im Factory-Layout platziert werden.

Sortieren von Objekten

Sie können die Suche nach einem Objekt beschleunigen, indem Sie die Objekte nach Typ, Namen oder Änderungsdatum sortieren. Sie können die sortierten Objekte auch in aufsteigender (Vorgabe) oder absteigender Reihenfolge sortieren. Die gewählte Sortiermethode ist beständig, d. h., dass sie bei nachfolgenden Sitzungen von AutoCAD Factory bestehen bleibt. Klicken Sie auf den Pfeil nach unten neben dem Symbol Sortieren nach auf der rechten Seite der Schaltflächen Miniaturansicht/Strukturansichten, um eine Dropdown-Liste der Sortieroptionen anzuzeigen.

Tipp: Um eine bessere Darstellung der sortierten Objekte in eingeblendeten Ordnern zu erhalten, wechseln Sie vor dem Sortieren in die Strukturansicht.

Speichern von häufig verwendeten Objekten

Über den Ordner Favoriten im Objekt-Browser können Sie häufig platzierte Objekte für einen schnellen und einfachen Zugriff zu einem separaten Ordner hinzufügen bzw. daraus entfernen. Aus dem Ordner Favoriten kann eine Komponente ausgewählt und im Factory-Layout platziert werden.
