Verwenden Sie Entwässerungsnetz hinzufügen, um ein Fahrbahn-Entwässerungsnetz unter einer Entwurfsstraße hinzuzufügen.
Dadurch wird ein Entwässerungsnetz hinzugefügt. Weitere Informationen zum manuellen Hinzufügen von Entwässerungsobjekten erhalten Sie unter So fügen Sie Fahrbahn-Entwässerungsobjekte einzeln hinzu.
- Wählen Sie eine Entwurfsstraße, und wählen Sie anschließend Bearbeiten im Kontextmenü.
Außerdem können Sie auch
aus der Leiste mit Dienstprogrammen auswählen, um den Bearbeitungsmodus aufzurufen. - Klicken Sie erneut mit der rechten Maustaste auf die Entwurfsstraße, und wählen Sie Entwässerungsnetz hinzufügen.
- Drainage Design fügt Entwässerungsobjekte in regelbasierten Intervallen hinzu.

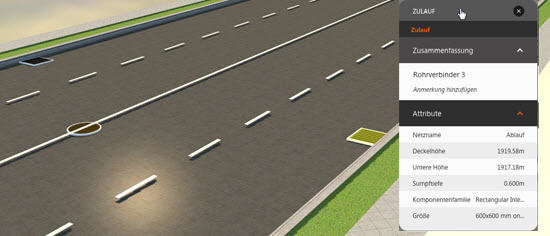

- Jedes Objekt kann ausgewählt werden. Durch Auswahl eines Objekts wird die zugehörige Objektkarte angezeigt.
- Heben Sie die Objekte des Entwässerungsnetzes im Modell-Explorer hervor.
Die Fahrbahn-Entwässerungsobjekte liegen unter der Straßenoberfläche. Am einfachsten können Sie sie anzeigen, indem Sie unterhalb der Straßenoberfläche navigieren. Stattdessen können Sie auch eine nicht transparente durch eine transparente Straßenoberfläche ersetzen. Weitere Informationen erhalten Sie unter So können Sie Fahrbahn-Entwässerungsobjekte unter der Straße anzeigen.
