Eine Haltung ist ein Abwasserkanal oder -leitung zwischen Netzpunkten. Haltungen sind das einzige Standardlinienobjekt eines Abwasser-Versorgungsnetzwerkmodells.
Das Datenmodell enthält sowohl die reale Leitungsgeometrie als auch die Netztopologie, die eine abstraktere Ansicht zeigt. Physisch betrachtet, verläuft eine Leitung zwischen zwei Schachtstrukturen, die einen bestimmten Durchmesser haben. Topologisch betrachtet, verläuft eine Haltung von Schacht (Mitte) zu Schacht (Mitte).
Mithilfe von Zwischenpunkten können Sie Details hinzufügen, sodass die Linie von Schacht zu Schacht genauer ist.
In den Fachschalenoptionen können Sie die Schacht-/Haltungsprüfung aktivieren. Siehe Festlegen der Optionen für die Abwasserfachschale.
Bei der Schacht-/Haltungsprüfung wird die Konsistenz der Höhe des unteren Teils in der Haltung und der Schachtobjektklasse geprüft. Inkonsistente Attribute werden im Objektklassenformular markiert, und in einer QuickInfo wird die Inkonsistenz erläutert.

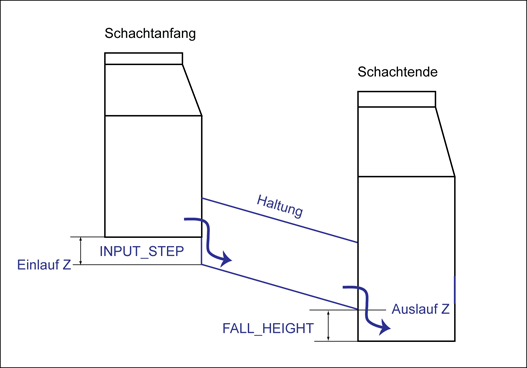

Abwasser-Datenmodell: Haltung zwischen zwei Schächten. Physisch wird die Haltung durch eine Leitung dargestellt, die zwischen den Schachtstrukturen verläuft.
- Berechnungstabelle – WW_SECTION
- Objekttyp – Attribut
| Name | Datentyp | Beschreibung |
|---|---|---|
|
AVG_DEPTH |
Nummer |
Die durchschnittliche Tiefe der Haltung |
|
CADASTRAL_INFO |
Varchar2 |
Beschreibung von Katasterinformationen, z. B. Landgrenzen, Strukturorte, Begrenzungsmaße etc. |
|
CONNECTION_COMMENTS |
Varchar2 |
Zur Haltung gehörende Verbindungskommentare |
|
CONNECTION_DESIGNATION |
Varchar2 |
Beschreibung von Katasterinformationen, z. B. Landgrenzen, Strukturorte, Begrenzungsmaße etc. |
|
CONNECTION_DISTANCE |
Nummer |
Die durchschnittliche Tiefe der Haltung |
|
CONNECTION_FIXING |
Varchar2 |
Beschreibung von Katasterinformationen, z. B. Landgrenzen, Strukturorte, Begrenzungsmaße etc. |
|
DATE_ACQUIRED |
Datum |
Das Datum, an dem die Daten erfasst wurden |
|
DATE_CREATION |
Datum |
Erstellungsdatum des Elements |
|
DATE_STARTUP |
Datum |
Das Datum, an dem für dieses Element die Zuständigkeit zugewiesen wurde |
|
DIAMETER_INSIDE |
Nummer |
Der Innendurchmesser der Haltung |
|
DIAMETER_OUTSIDE |
Nummer |
Der Außendurchmesser der Haltung |
|
DIMENSION_1 |
Nummer |
Die erste Bemaßung des Elements in Metern |
|
DIMENSION_2 |
Nummer |
Die zweite Bemaßung des Elements in Metern |
|
DISTANCE |
Nummer |
Die von der Haltung abgedeckte Strecke in Metern |
|
END_Z |
Nummer |
Die Höhe des Haltungsendpunkts über dem Meeresspiegel in Metern |
|
EXIST_SPECIAL_PROFILE |
Nummer |
Das vorhandene Sonderprofil der Haltung |
|
FALL_HEIGHT |
Nummer |
Die Wasserfallhöhe am Ende der Haltung in Metern |
|
FID_CONSESSIONAIRE |
Nummer |
Der Konzessionär dieses Elements Verbunden mit:
|
|
FID_DRAIN_AREA |
Nummer |
Das Einzugsgebiet der Haltung Verbunden mit:
|
|
FID_ENV_PARAMETERS |
Nummer |
Die Zuordnung zu den Umweltparametern Verbunden mit:
|
|
FID_INSTALLER |
Nummer |
Das für den Bau des Elements verantwortliche Unternehmen Verbunden mit:
|
|
FID_LOCATION |
Nummer |
Die Lage des Elements (Straße) Verbunden mit:
|
|
FID_MAINTENANCE |
Nummer |
Das für die Wartung dieses Elements verantwortliche Unternehmen Verbunden mit:
|
|
FID_MANUFACTURER |
Nummer |
Der Hersteller des Objekts Verbunden mit:
|
|
FID_OPERATOR |
Nummer |
Der Betreiber dieses Elements Verbunden mit:
|
|
FID_OWNER |
Nummer |
Der Eigentümer des Objekts Verbunden mit:
|
|
FID_TREATMENT_PLANT |
Nummer |
Die mit diesem Element verbundene Aufbereitungsanlage Weitere Informationen finden Sie unter Aufbereitungsanlage Verbunden mit:
|
|
FID_WASHING_AREA |
Nummer |
Der Spülbezirk, in den die Haltung eingefügt wird Siehe Spülbezirk. Verbunden mit:
|
|
FILE_NAME |
Varchar2 |
Die mit diesem Objekt verbundene Datei |
|
FIXING |
Varchar2 |
Der Eintrag für die Fixierung |
|
GROUP_SECTION |
Varchar2 |
Die Haltungsgruppe |
|
HYDRAULIC_FRICTION |
Nummer |
Hydraulische Reibung oder andere Reibungsfaktoren in der Haltung, die den Druck im Verhältnis zur Länge absenken |
|
ID_ACCURACY |
Nummer |
Methode der aktuellen Positionsbestimmung für das Element: beispielsweise genau, durch Positionierung, unbekannt oder ungenau. Verbunden mit:
|
|
ID_CATHODIC_PROTECTION |
Nummer |
Die für die Haltung angewendete Kathodenschutzweise, z. B. Opferanode, AC, DC usw. Verbunden mit:
|
|
ID_COATING_INSIDE |
Nummer |
Innenbeschichtung der Haltung Verbunden mit:
|
|
ID_COATING_OUTSIDE |
Nummer |
Außenbeschichtung der Haltung Verbunden mit:
|
|
ID_CONDITION |
Nummer |
Die Beschaffenheit des Elements, beispielsweise gebrochen, porös usw. Verbunden mit:
|
|
ID_CONNECTION_EDGE_TYPE |
Nummer |
Die ID des Verbindungskantentyps Verbunden mit:
|
|
ID_CONNECTION_TYPE |
Nummer |
Die ID des Verbindungstyps Verbunden mit:
|
|
ID_CONSTR_PROFILE |
Nummer |
Das zusätzlich konstruierte Element im Profil Verbunden mit:
|
|
ID_DATA_ORIGIN |
Nummer |
Die ID des Datenursprungs Verbunden mit:
|
|
ID_DISPOSITION_STATE |
Nummer |
Der Dispositionsstatus des Elements Beispiel: nicht verwendbar, eingeebnet usw. Verbunden mit:
|
|
ID_DRAIN_PATTERN |
Nummer |
Der Abflussmuster-Code Verbunden mit:
|
|
ID_FLOODPLAIN |
Nummer |
Definiert, ob sich die Haltung in einem Überschwemmungsgebiet befindet Verbunden mit:
|
|
ID_FOUNDATION |
Nummer |
Der Baugrundtyp Verbunden mit:
|
|
ID_FUNCTION |
Nummer |
Die Funktions-ID Verbunden mit:
|
|
ID_GROUNDWATER |
Nummer |
Die Grundwasser-ID Verbunden mit:
|
|
ID_HEIGHT_ACCURACY |
Nummer |
Die Höhengenauigkeit Verbunden mit:
|
|
ID_HYDRAULIC_FUNCTION |
Nummer |
Die hydraulische Funktion des Elements Verbunden mit:
|
|
ID_LAYING_TYPE |
Nummer |
Beschreibt, wie das Element an seiner Position platziert wurde, z. B. offener Graben, Bodenverlegung usw. Verbunden mit:
|
|
ID_LINING |
Nummer |
Die Auskleidungs-ID Verbunden mit:
|
|
ID_LINING_MATERIAL |
Nummer |
Die Auskleidungsmaterial-ID Verbunden mit:
|
|
ID_MARKER_TYPE |
Nummer |
Beschreibt, wie das Element am Boden markiert wurde, z. B. Schild, Magnetband usw. Verbunden mit:
|
|
ID_MATERIAL |
Nummer |
Das bei der Herstellung dieses Elements verwendete Material Verbunden mit:
|
|
ID_MATERIAL_ORIGIN |
Nummer |
Die ID des Materialursprungs Verbunden mit:
|
|
ID_OTHER_CONSTRUCTION |
Nummer |
Beschreibt alle anderen in der Haltung platzierten Konstruktionen Verbunden mit:
|
|
ID_OWNERSHIP |
Nummer |
Der Eigentümer des Objekts Verbunden mit: WW_OWNERSHIP_TBD |
|
ID_PRESSURE_PROCEDURE |
Nummer |
Die ID des Druckablaufverfahrens Verbunden mit: WW_PRESSURE_PROCEDURE_TBD |
|
ID_PROFILE |
Nummer |
Beschreibt das Profil in der Haltung Verbunden mit: WW_PROFILE_TBD |
|
ID_PROFILE_ORIGIN |
Nummer |
Die ID des Profilursprungs Verbunden mit: WW_PROFILE_ORIGIN_TBD |
|
ID_RENOVATION |
Nummer |
Beschreibt die Reparatur oder den Austausch der Haltung, z. B. Beton, Expoxydharz, Verbindung usw. Verbunden mit: WW_RENOVATION_TBD |
|
ID_SOIL_TYPE |
Nummer |
Der Bodentyp Verbunden mit:
|
|
ID_TRAFFIC_SITUATION |
Nummer |
Die Verkehrssituation über der Haltung Verbunden mit:
|
|
ID_UTILISATION |
Nummer |
Die Nutzung der Haltung Verbunden mit:
|
|
ID_WATER_PROTECTION |
Nummer |
Die Gewässerschutzklasse Verbunden mit:
|
|
INPUT_DEPTH |
Nummer |
Die Tiefe der Haltung zu Beginn der Haltung in Metern |
|
INPUT_STEP |
Nummer |
Die Differenz zwischen Bodenhöhe und Eingangshöhe im Anfangsschacht, gemessen in Metern |
|
INPUT_Z |
Nummer |
Die Höhe am Eingangspunkt der Haltung über dem Meeresspiegel in Metern |
|
LISA_GUID |
Varchar2 |
Die eindeutige LISA-Kennung |
|
LAGE |
Varchar2 |
Eine kurze Beschreibung der Elementposition, z. B. 1 m Abstand von der Wand. |
|
MAX_FLOW |
Nummer |
Der maximal mögliche Fluss durch die Haltung |
|
MAX_PRESSURE |
Nummer |
Der maximale Druckwert der Haltung |
|
NAME_NUMBER |
Varchar2 |
Der Name oder die Nummer dieses Objekts |
|
NAME_NUMBER_1 |
Varchar2 |
Zusätzliche(r) Name/Nummer des Elements |
|
NARRATIVE |
Varchar2 |
Eine Beschreibung oder sonstige eindeutige Informationen in Bezug auf das Objekt. |
| OUTPUT_DEPTH |
Nummer |
Die Tiefe der Haltung am Ende der Haltung in Metern |
| OUTPUT_Z |
Nummer |
Die Höhe am Ausgangspunkt der Haltung über dem Meeresspiegel in Metern |
| PIPE_LENGTH |
Nummer |
Die Länge der physischen Leitung in Metern |
|
PIPE_SLOPE |
Nummer |
Die Neigung der physischen Leitung |
|
RATEDPRESSURE |
Nummer |
Der Druckwert der Haltung |
|
REGULARINDIVIDUALPIPELENGTH |
Nummer |
Die reguläre individuelle Leitungslänge |
| SEQUENCEID |
Nummer |
Die eindeutige Reihenfolgenkennung |
|
SERIAL_NUMBER |
Varchar2 |
Die eindeutige Seriennummer des Herstellers |
| START_Z |
Nummer |
Die Höhe am Startpunkt der Haltung über dem Meeresspiegel in Metern |
|
THICKNESS |
Nummer |
Dicke der Leitungswandung |
| TOTAL_LENGTH |
Nummer |
Die zweidimensionale Länge der Haltung; die Gesamtlänge zwischen den Schächten in Fachschaleneinheiten |
|
TOTAL_SLOPE |
Nummer |
Die berechnete Neigung der Haltung |
|
TRANSIT_RIGHT_DOCUMENT |
Varchar2 |
Die Referenz zum Dokument zu Transitrechten auf privater Parzelle |
|
USER_FLAG |
Varchar2 |
Ein vom Betreiber definierter Arbeitsbereich. Dieses Attribut kann vom Betreiber für benutzerdefinierte Systemprozesse verwendet werden. Es wirkt sich nicht auf die Datenintegrität dieses Elements aus und sollte nicht zum Speichern der Daten des Elements verwendet werden. |
|
VALUE |
Varchar2 |
Eine kurze Beschreibung des Modells. Dieser Wert wird für die Domänentabellen-Darstellung des Modells verwendet. |
