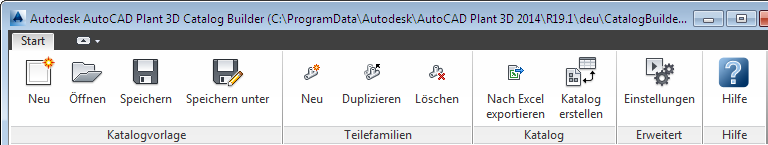

Verwaltet Katalogvorlagendateien und erstellt Kataloge.
Katalogvorlage
- Verwaltet CTPL-Katalogvorlagendateien.
Teilefamilien
- Neu
- Fügt der Katalogvorlage eine neue Teilefamilie hinzu.
- Duplizieren
- Kopiert die ausgewählte Teilefamilie in eine neue Teilefamilie. Wählen Sie Teilefamilien in der Strukturansicht der Komponenten aus.
- Löschen
- Entfernt die ausgewählte Teilefamilie.
Katalog
- Exportieren nach Excel
- Erstellt aus der Katalogvorlage eine Microsoft Excel-XLS-Datei. Sie können mit Excel für jede Komponentengröße Details angeben (z. B. parametrische Bemaßungen).
- Katalog erstellen
- Nach dem Hinzufügen der Komponentengrößendetails können Sie eine PCAT-Katalogdatei erstellen. Wenn Sie eine Excel-Datei angegeben haben, wird das Dialogfeld Katalog erstellen angezeigt.
Weitere Optionen
- Zeigt das Dialogfeld Kataloggenerator-Einstellungen an.
