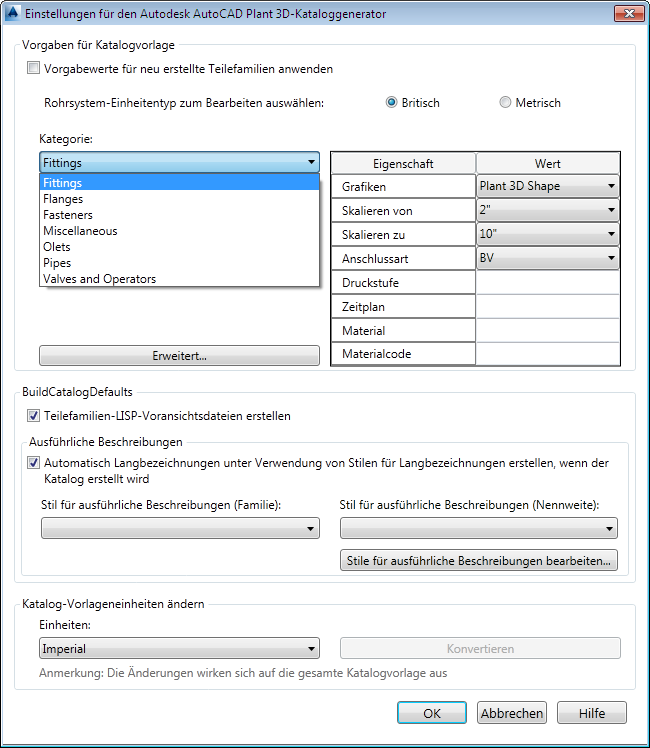

Legt den vorgegebenen Größenbereich und die Einheiten für eine neue Teilefamilie fest.
Einstellungen werden in der Installation des AutoCAD Plant 3D-Kataloggenerators gespeichert. Sie werden nicht in der Katalogvorlage gespeichert.
- Rohrsystem-Einheitentyp zum Bearbeiten auswählen
- Liste Kategorie
-
Legt die Vorgabewerte für eine Komponentenkategorie fest. Sie können Vorgabewerte für Grafiktyp, Größenbereich, Anschlussart, Druckstufe und Bauteilliste angeben. Die Vorgabewerte werden verwendet, wenn Sie eine Teilefamilie erstellen.
- Weitere Optionen
-
Zeigt das Dialogfeld Erweiterte Vorgabeeinstellungen an.
- Teilefamilien-LISP-Voransichtsdateien erstellen
-
Erstellt AutoLISP-Dateien, die in den 3D-Modellierer geladen werden können, um eine Vorschau von parametrischen Komponenten anzuzeigen. Die LSP-Dateien werden erstellt, wenn Sie den Katalog generieren.
- Automatisch Langbezeichnungen unter Verwendung von Stilen für Langbezeichnungen erstellen, wenn der Katalog erstellt wird
-
Wenn Sie einen Katalog erstellen, werden mithilfe von Langbezeichnungsstilen Langbezeichnungen erstellt.
- Stile für Langbezeichnungen bearbeiten
-
Mit dem AutoCAD Plant 3D-Rohrklassen-Editor können Sie LDS-Dateien erstellen und freigeben.
- Katalog-Vorlageneinheiten ändern
- Wandelt alle Größen in der Katalogvorlage in die in der Dropdown-Liste Einheiten festgelegten Einheiten um.
