Der AutoCAD Plant 3D-Kataloggenerator ermöglicht es CAD-Managern und erfahrenen Benutzern, Rohrleitungskomponenten-Inhalte schnell zu erstellen.
Erstellen Sie neue PCAT-Katalogdateien, oder fügen Sie einem vorhandenen PCAT-Katalog Inhalte hinzu. Sie können auch Inhaltspakete wie die in Plant Exchange verfügbaren Inhaltspakete erstellen und freigeben: AutoCAD Plant 3D-Inhaltspakete.
Der Kataloggenerator soll nicht den AutoCAD Plant 3D-Rohrklassen-Editor ersetzen, der auch zum Ändern von PCAT-Katalogdateien verwendet werden kann. Der Kataloggenerator unterstützt die gleichzeitige Erstellung einer großen Anzahl an Inhalten. Außerdem ist die Verwendung von Microsoft Excel erforderlich, um Details für die Komponenten zur Verfügung zu stellen.
Der Kataloggenerator unterstützt nicht alle Funktionen des Rohrklassen-Editors. Sie können beispielsweise keine Armaturenantriebe zuweisen oder ACAT-Hilfskatalogdateien ändern.
Kataloge erstellen Sie in drei einfachen Schritten:
-
Erstellen einer Katalogvorlage
Erstellen Sie Bauteilfamilien, die Eigenschaften beinhalten, die für alle Größen einer Komponente gleich sind.
-
Exportieren nach Excel
Verwenden Sie Excel, um Details für Komponenten, z. B. Komponentenbemaßungen für die einzelnen Größen, zur Verfügung zu stellen.
-
Erstellen eines Katalogs
Verwenden Sie die Größeninformationen aus der Excel-Datei zum Erstellen eines AutoCAD Plant 3D-Katalogs. Sie können auch ein Inhaltspaket erstellen.

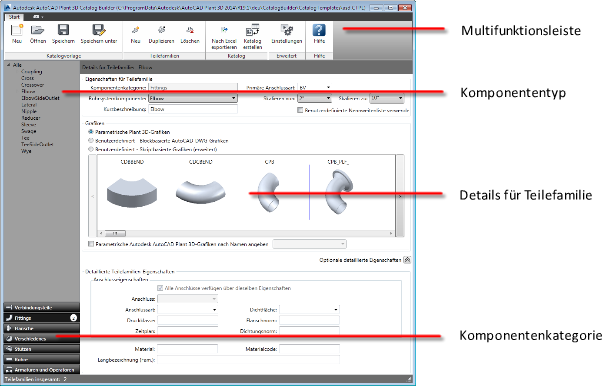

Die umfangreichste Aufgabe, die im Kataloggenerator durchgeführt wird, ist das Erstellen der Katalogvorlage. Die Katalogvorlage enthält den Komponententyp, Größenbereiche und vorgegebene Werte für Komponenteneigenschaften.
