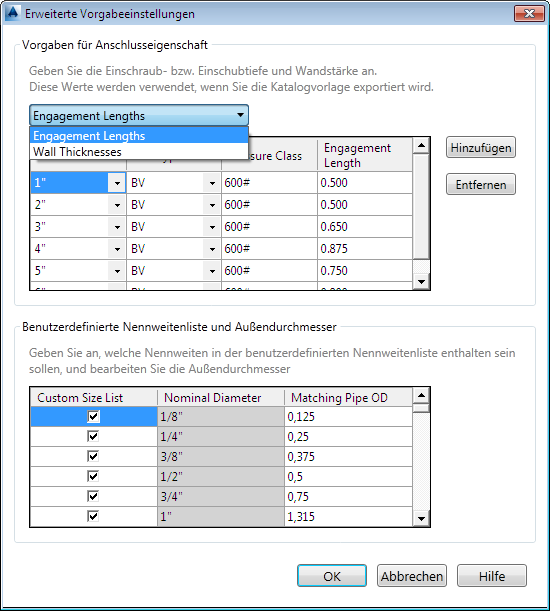

Legt erweiterte Vorgabewerte wie Wandstärke, Einschraub- bzw. Einstecktiefe und Außendurchmesser fest. Sie können auch eine benutzerdefinierte Nennweitenliste angeben.
Die Einstellungen werden in der Installation des Kataloggenerators von AutoCAD Plant 3D gespeichert. Sie werden nicht in der Katalogvorlage gespeichert.
- Einschraub- bzw. Einstecktiefe und Wandstärke
-
Legt die Einschraub- bzw. Einstecktiefe oder die Wandstärke auf eine entsprechende Anschlussart und Druckstufe fest. Sie können die Einschraub- bzw. Einstecktiefe auf Aufnahmestück-Fittings mit Anschlussarten, die über Manschetten verfügen, festlegen, z. B. SW, THDF und LAP. Rohre, die mit dem Fitting verbunden sind, werden nicht über der Einschraub- bzw. Einstecktiefe angezeigt, die Passlänge umfasst jedoch die Einschraub- bzw. Einstecktiefe.
- Hinzufügen
-
Fügt am unteren Ende der Liste eine neue Zeile hinzu.
- Entfernen
-
Löscht die ausgewählte Zeile.
- Benutzerdefinierte Nennweitenliste
-
Gibt die Nennweiten für eine Teilefamilie an, wenn Benutzerdefinierte Nennweitenliste in der Teilefamilien-Ansicht ausgewählt wurde. Sie können auch den Außendurchmesser so festlegen, dass er einem bestimmten Nenndurchmesser entspricht (z. B. ein Außendurchmesser von 4,5 Zoll entspricht einem Nenndurchmesser von 4 Zoll).
