Die Regeln für die analytische Projektion ergeben sich aus dem Vorhandensein anderer Elemente relativ zum fraglichen Element, aus der Art des Elements selbst (Träger, Stütze, Geschossdecke oder Wand), aus der Reihenfolge, in der die Elemente erstellt wurden, und aus den angegebenen Eigenschaften für die Projektion.
Referenzen für lineare Elemente werden als horizontal oder vertikal entsprechend dem lokalen Koordinatensystem des Trägers definiert. Zu Projektionsreferenzen in der horizontalen Ebene (Y-Richtung) gehören Raster, Seiten und der Mittelpunkt des Trägers. Zu Projektionsreferenzen in der vertikalen Ebene (Z-Richtung) gehören Ebenen sowie die Oberseite, die Mitte und die Unterseite des Trägers. Benannte Referenzebenen werden in die horizontalen und vertikalen Projektionen einbezogen, wenn dies sinnvoll ist. Alle geneigten Ebenen sind in der jeweiligen Projektionsliste enthalten. Wenn beide Projektionsebene durch eine geneigten Referenzebene bestimmt werden, wird der Projektionspunkt an der Stelle lotrecht zur geneigten Ebene bestimmt, an der diese durch die Basislinie verläuft.
Horizontale Position der Systemlinie

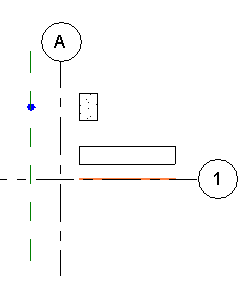

Berechnungsmodelle linearer Elemente können horizontal auf eine bestimmte Referenzebene oder eine Rasterlinie projiziert werden. In der folgenden Abbildung wird die Stütze auf eine Referenzebene projiziert, die parallel zur Rasterlinie A liegt, und der Träger wird auf die Rasterlinie 1 projiziert.
| Analytische Standardverbindungsstellen | Stützen, die auf eine Referenzebene projiziert werden |
|---|---|
 |
 |
Bei ebenen Elementen wie tragenden Geschossdecken und Fundamentplatten können Sie die gesamte Oberfläche auf eine Arbeitsebene projizieren. Die Kanten der Fläche können ebenfalls auf Arbeitsebenen projiziert werden. Bei der Projektion bleibt die ebene Form der Elemente erhalten.
Vertikale Position der Systemlinie
- In vertikaler Richtung wird die Position der Analyseprojektionsebenen durch tragende Geschossdecken definiert.
- Die obere und untere vertikale Projektionsebene für Wände werden entsprechend der Analyseprojektion der tragenden Geschossdecke angepasst.
- Die obere und untere vertikale Projektionsebene für Stützen werden entsprechend der Analyseprojektion der tragenden Geschossdecke angepasst. Analog wird versucht, dass Stützen auf nahe Träger projiziert werden.
Tragende Geschossdecken haben bei der automatischen Erkennung immer Vorrang.
- Die Analyseprojektionsebene von Trägern wird an die Analyseprojektion einer tragenden Geschossdecke angepasst.
Projektion auf Elemente derselben Kategorie
- Bei Elementen, die derselben Tragwerkskategorie angehören (Geschossdecke zu Geschossdecke, Wand zu Wand usw.) wird die Erstellungsreihenfolge für die automatische Erkennung verwendet, wobei die höchste Priorität dem zuerst erstellten Element zukommt.
- Dabei gilt jedoch folgende Ausnahme: Wenn der Berechnungsprojektparameter "Automatische Erkennung" bei einem dieser Elemente geändert wurde, erhält dieses Element die höchste Priorität. Beispiel: Wand 1 ist die zuerst erstellte Wand, gefolgt von Wand 2 und schließlich Wand 3, die alle die Einstellung Automatische Erkennung haben. Wird die horizontale Position der Systemlinie von Wand 2 in Achse geändert, dann wird die analytische Position der Systemlinie von Wand 3 und Wand 1 an der Achse von Wand 2 ausgerichtet.
