Platzieren eines Referenzpunkts auf einer Arbeitsebene

Referenzpunkte, die Sie auf Arbeitsebenen platzieren, ermöglichen die Führung und Verankerung der Geometrie während der Entwicklung in der Umgebung für Konzeptentwürfe.

So platzieren Sie einen Referenzpunkt auf einer Arbeitsebene

1. Wählen Sie manuell eine Arbeitsebene, oder bestimmen Sie mithilfe des Arbeitsebenen-Viewers die Ebene für die Platzierung.

2. Klicken Sie auf Registerkarte Erstellen Gruppe Zeichnen (Punktelement).
3. Klicken Sie auf Registerkarte Ändern | Linien Gruppe Zeichnen (Auf Arbeitsebene zeichnen).

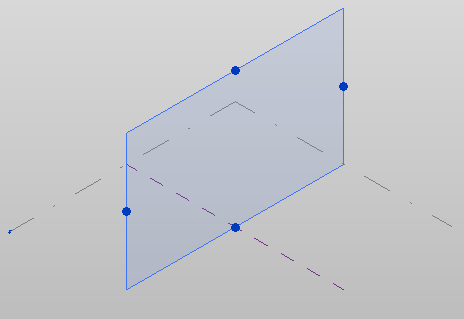

4. Klicken Sie auf die gewünschten Stellen auf der Arbeitsebene, um die Punkte zu platzieren.


Falls nötig, wählen Sie die Punkte aus, und verschieben Sie sie.
