In diesem Schritt wird das Ventilmodell in Autodesk® Simulation CFD geöffnet.

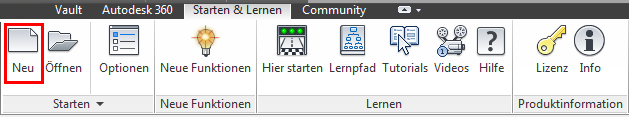

1. Starten Sie Simulation CFD, und klicken Sie auf Neu.

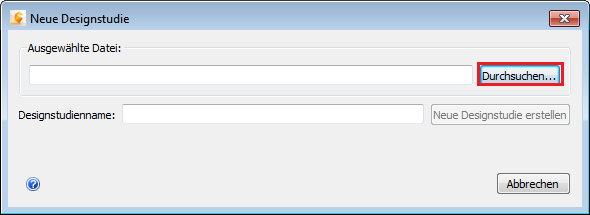

2. Klicken Sie im Dialogfeld Neue Designstudie auf Durchsuchen...

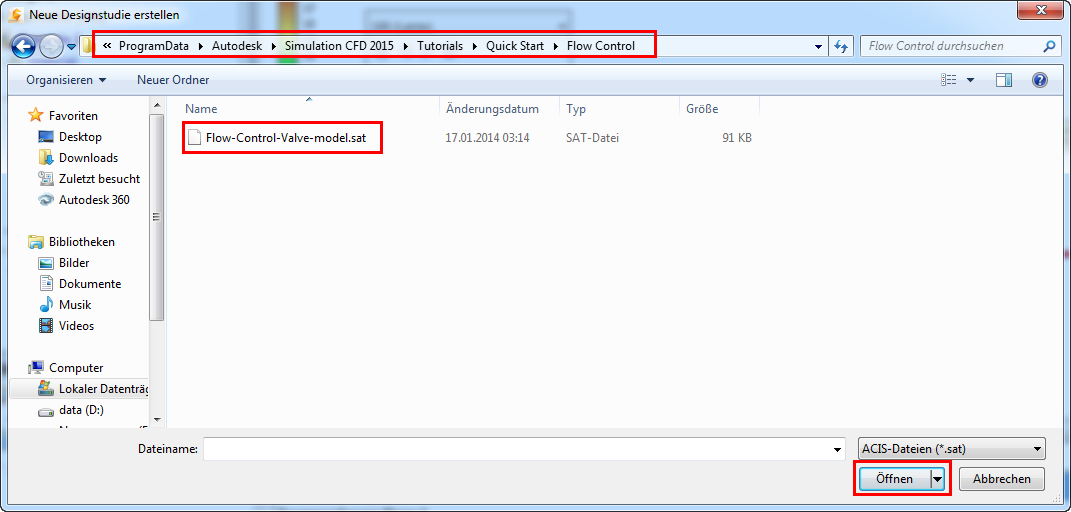

3. Navigieren Sie zum Ordner C:\ProgramData\Autodesk\Simulation CFD 2015\Tutorials\Quick Start\Flow Control, und wählen Sie Flow-Control-Valve-model.sat aus. Klicken Sie auf Öffnen.
Sie können den Ordner ProgramData nicht finden?
Öffnen Sie die ein Dateibrowser-Fenster (Menü Start > Computer).
Klicken Sie in der oberen linken Ecke auf Organisieren > Ordner- und Suchoptionen.
Klicken Sie auf die Registerkarte Ansicht.
Wählen Sie die Option Ausgeblendete Dateien, Ordner und Laufwerke anzeigen.
Klicken Sie auf OK.
Sie verwenden Simulation CFD Flex?
Navigieren Sie zum Ordner C:\ProgramData\Autodesk\Simulation CFD Flex 2015\Tutorials\Quick Start\Flow Control.

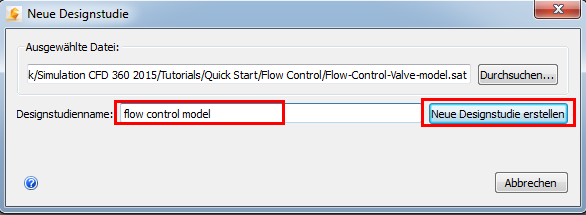

4. Geben Sie im Dialogfeld "Neue Designstudie" einen Namen unter Designstudienname ein, und klicken Sie auf Neue Designstudie erstellen:
5. Die Geometrie wird in Meter importiert, die Einheit muss in mm geändert werden. Vorgehensweise:

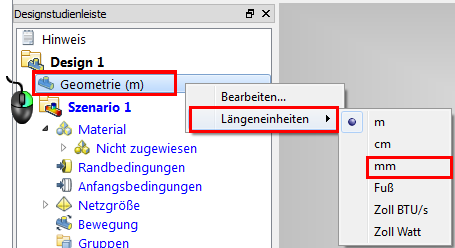

- Klicken Sie mit der rechten Maustaste auf den Zweig Geometrie der Designstudienleiste, wählen Sie Längeneinheiten aus, und klicken Sie auf mm.

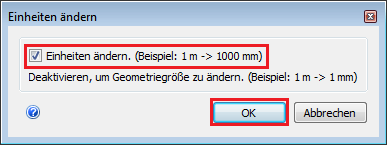

- Vergewissern Sie sich, dass im Dialogfeld "Einheiten ändern" die Option Einheiten ändern aktiviert ist, und klicken Sie auf OK.
So sollte das Ergebnis aussehen:

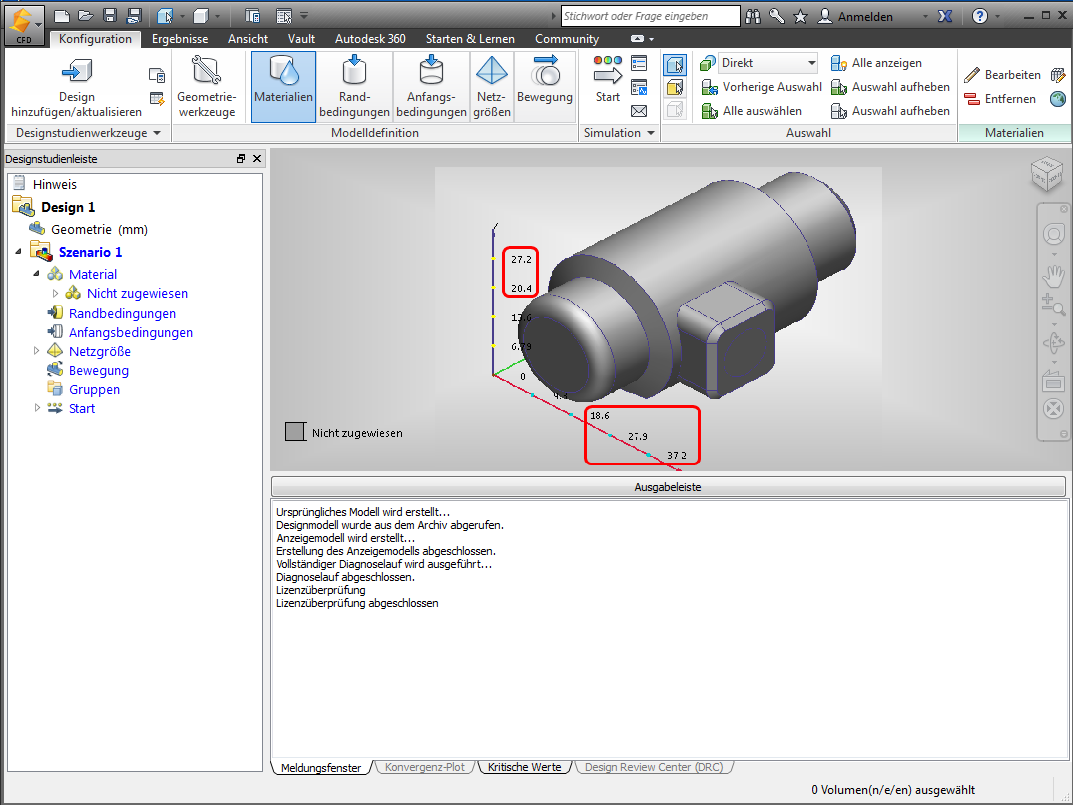

Autodesk® Simulation CFD sollte gestartet werden, und das Modell sollte angezeigt werden. Beachten Sie die Dimensionswerte auf den Achsen:
