In diesem Schritt weisen wir der Einlassfläche eine Geschwindigkeit zu.
1. Klicken Sie auf Randbedingungen auf der Registerkarte Konfiguration:
2. Wenn Sie die Sichtbarkeit aller Bauteile wiederherstellen möchten, drücken Sie die STRG-Taste, und klicken Sie auf eine beliebige Stelle außerhalb des Modells.

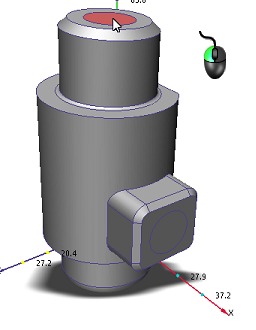

3. Wählen Sie die Einlassfläche aus, indem Sie mit der linken Maustaste darauf klicken:
4. Klicken Sie in der kontextbezogenen Gruppe Randbedingungen auf Bearbeiten:

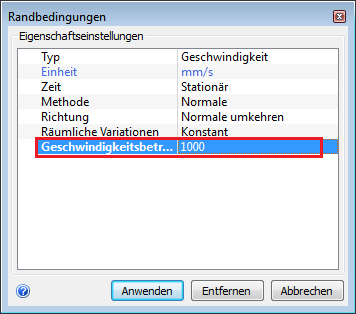

5. Geben Sie in die Zeile Geschwindigkeitsbetrag 1000 ein. Klicken Sie auf Anwenden.
So sollte das Ergebnis aussehen...

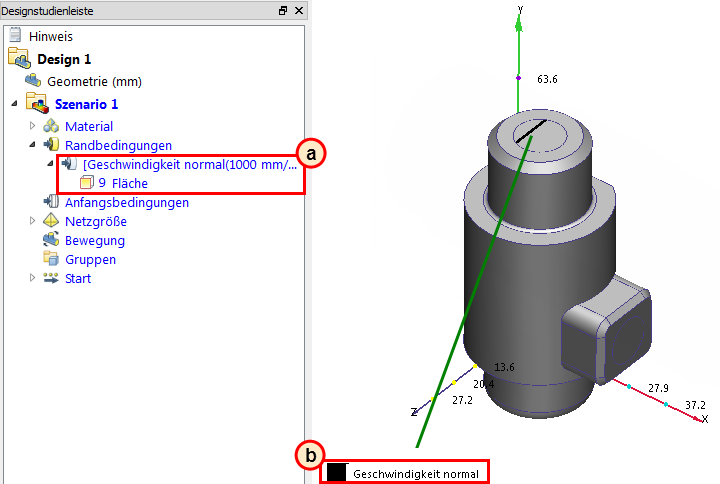

6. Um zu überprüfen, ob die Randbedingung korrekt auf den Einlass angewendet wurde, überprüfen Sie die Designstudienleiste und den Farbstreifen auf der Einlassfläche:
- a. Überprüfen Sie in der Designstudienleiste den Wert für die Bedingung am Einlass.
- b. Der Streifen auf der Einlassfläche muss den Randbedingungstypen in der Legende entsprechen.
In dieser Übung haben wir eine konstante Geschwindigkeit angewendet. In vielen von Ventilsimulationen ist entweder die Durchflussrate oder der Druckverlust bekannt. Eine der beiden Bedingungen kann statt einer angegebenen Geschwindigkeit verwendet werden. (Wenden Sie nur nicht mehr als eine Strömungsbedingung auf denselben Einlass an.)
