In diesem Schritt weisen Sie dem Strömungsvolumenteil Wasser zu.
1. Wenn der Ventilkörper angezeigt wird, blenden Sie ihn mit STRG und einem Klick mit der mittleren Maustaste aus:
2. Wählen Sie das Strömungsvolumen aus, indem Sie mit der linken Maustaste darauf klicken:
3. Klicken Sie in der kontextabhängigen Gruppe Materialien auf Bearbeiten:

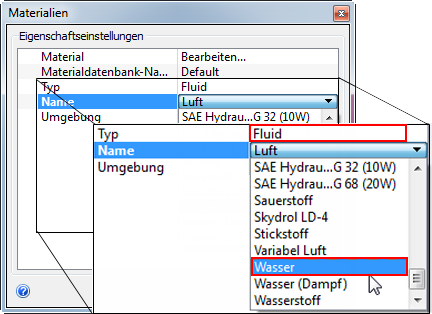

4. Stellen Sie sicher, dass im Schnellbearbeitungs-Dialogfeld der Typ auf Fluid gesetzt und Name als Wasser angegeben ist.
5. Klicken Sie auf Anwenden.
So sollte das Ergebnis aussehen...

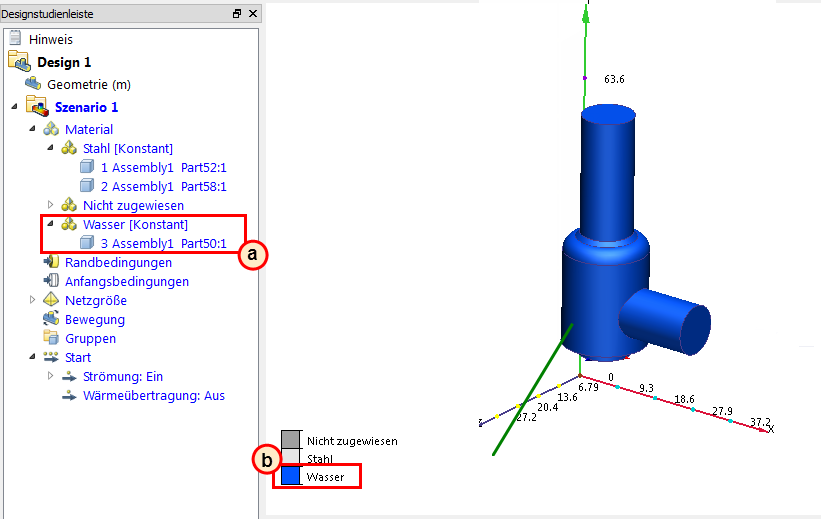

6. In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Material Wasser korrekt zugewiesen wurde:
- a. Überprüfen Sie in der Designstudienleiste, ob die Materialzuweisung für Wasser korrekt ist.
- b. Das Strömungsteil muss mit der Farbe für Wasser in der Legende übereinstimmen.
