Autodesk Simulation CFD. Statusmeldungen (und Fehlermeldungen) werden während mehrerer wichtiger Phasen des Simulationsprozesses in das Meldungsfenster geschrieben. Gemeldet wird Folgendes:
- Laden des Modells
- Simulationsstart
- Simulationsabschluss
Zusätzlich zum Meldungsfenster enthält die Ausgabeleiste Registerkarten für die folgenden Aktionen:
- Überwachen des Simulationsfortschritts mit dem Konvergenz-Plot
- Vergleichen von Ergebnissen mit der Registerkarte Kritische Werte
- Vergleichen von visuellen Ergebnissen mit der Registerkarte Design Review Center
Meldungsfenster
Der Zweck des Meldungsfensters ist, den Status jeder Analyse in den folgenden Phasen zu kommunizieren:
- Wenn eine Designstudie geöffnet wird
- Wenn Geometriewerkzeuge angewendet werden
- Wenn die Berechnung gestartet wird (durch Klicken auf die Schaltfläche "Start")
- Wenn die Berechnung abgeschlossen ist
Konvergenz-Plot
Der Konvergenz-Plot verfolgt die Konvergenz der Berechnung. Der Mittelwert jedes Freiheitsgrads wird für jede Iteration geplottet.
Weitere Informationen über den Konvergenz-Plot
Kritische Werte
Verwenden Sie die Option "Kritische Werte", um Ergebnisse aus einzelnen und mehreren Szenarios zu vergleichen und zu beurteilen. Die primären Anzeigewerkzeuge sind die Datentabelle und die Balkendiagramme.
Weitere Informationen über kritische Werte
Design Review Center
Im Design Review Center können Sie grafische Ergebnisse aus mehreren Szenarios vergleichen. Verwenden Sie ein einzelnes Ansichtsfenster, um zwischen den Ergebnisansichten oder mehreren Ansichtsfenstern zu wechseln, um Ergebnisse nebeneinander zu vergleichen.
Weitere Informationen über das Design Review Center

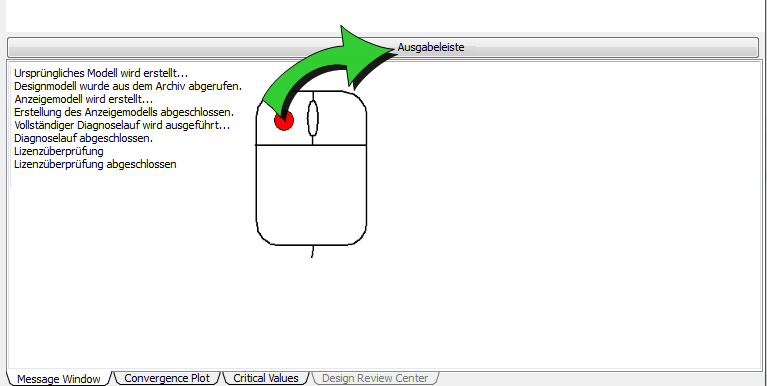

Ausblendbare Ausgabeleiste
Wenn Sie die Ergebnisse anzeigen, ist es hilfreich, den Platz im Grafikfenster zu maximieren:

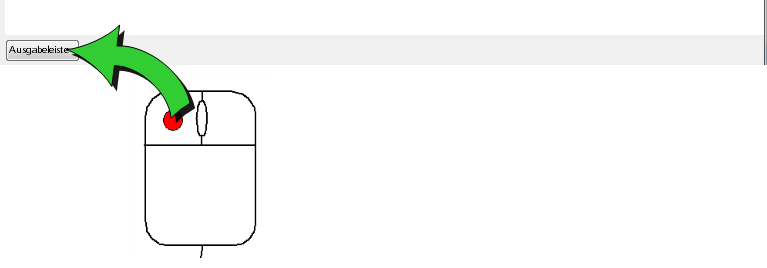

So erweitern Sie die Ausgabeleiste
