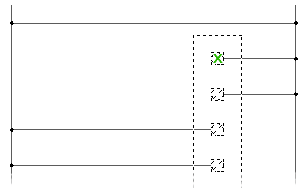

AutoCAD Electrical puede generar cientos de módulos E/S de PLC distintos bajo demanda, en una variedad de estilos gráficos distintos, todo sin un solo símbolo de biblioteca de módulo de E/S completo residente en el sistema. Los módulos se adaptan automáticamente al espaciado de separación de diagrama Ladder subyacente, independientemente de su valor, y puede estirarse o dividirse en dos o más piezas en el momento de la inserción. Esto es posible porque AutoCAD Electrical genera módulos E/S de PLC mediante una técnica de generación paramétrica controlada por una base de datos de PLC (ACE_PLC.MDB).
La base de datos de PLC contiene la secuencia de apilado y los valores de texto que se anotarán en cada símbolo de la pila. Mientras AutoCAD Electrical genera el módulo, ésta lee el espaciado de separación de diagrama Ladder subyacente y extiende la pila o la comprime para que coincida con dicho espaciado. El proceso de inserción se puede interrumpir durante su ejecución, para partir el módulo y luego reiniciarlo en una posición distinta.

Los símbolos de PLC paramétricos se almacenan en \Users\Public\Documentos\Autodesk\Acade {versión}\libs\{biblioteca}\.
El nombre de archivo empieza con los caracteres "HP" (separaciones de diagrama Ladder horizontales/ PLC) o "VP" (separaciones de diagrama Ladder verticales) seguidos de un dígito que corresponde a un número de estilo de E/S de PLC. Cada símbolo es un bloque de generación con una organización diferente de atributos y puntos de conexión de cables. AutoCAD Electrical selecciona los símbolos apropiados que se utilizarán, los apila juntos en el orden definido por el archivo de datos y produce un módulo E/S completo.
El archivo de base de datos de PLC (ace_plc.mbd) se utiliza para controlar el proceso de generación del módulo E/S de PLC. El archivo de base de datos de PLC se puede modificar manualmente o mediante el Editor de archivos de base de datos de PLC (método recomendado). El archivo de base de datos de PLC de AutoCAD Electrical (ace_plc.mbd) se instala en C:\Users\{nombre de usuario}\Documentos\Acade {versión}\AeData\{código de idioma}\PLC.
Cada símbolo de PLC paramétrico es un bloque de generación con una organización de atributos y puntos de conexión de cables distintos. AutoCAD Electrical selecciona los símbolos apropiados que se utilizarán, los apila en el orden definido por el archivo de datos paramétricos y produce un módulo E/S completo. AutoCAD Electrical inserta los símbolos en función del espaciado de separación de diagrama Ladder subyacente, los descompone, dibuja un rectángulo alrededor de todo el ensamblaje, crea un solo bloque a partir de la colección y anota los atributos del módulo nuevo.
Es posible que algunas unidades de PLC no se presten bien a la generación paramétrica. Si un símbolo de módulo de PLC se genera con los atributos apropiados en su lugar y el nombre del símbolo sigue la convención de denominación de AutoCAD Electrical (el nombre de bloque empieza por "ESPCL"), puede insertarse como una sola unidad mediante el comando Insertar PLC (unidades completas). La unidad seleccionada se inserta en el diagrama Ladder, corta los cables y luego los vuelve a conectar.
