AutoCAD Mechanical permite especificar una fórmula para el texto de la nota de directriz. Puede guardar estas fórmulas como plantillas y almacenarlas en la biblioteca de símbolos.
La fórmula puede contener referencias al objeto al que está asociada la nota. Por lo tanto, si las propiedades de los objetos asociados cambian, el texto de la nota reflejará el cambio automáticamente. En el momento de guardar la plantilla puede especificar a qué objetos asociados se aplica esta fórmula seleccionando la categoría de la plantilla.

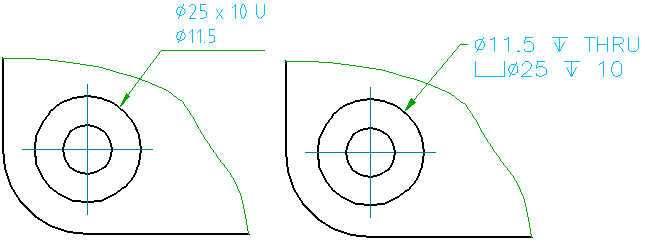

Por ejemplo, supongamos que ha creado una fórmula para mostrar el diámetro de un agujero. La guarda en la biblioteca de símbolos como plantilla que se aplica a un agujero taladrado. En lo sucesivo, cuando enlaza una nota de directriz a un agujero taladrado, la plantilla se aplica automáticamente. La nota parece detectar el diámetro de forma inteligente y mostrar automáticamente su valor como el texto de la nota.
AutoCAD Mechanical se suministra con varias plantillas de numerosas categorías de objetos en la biblioteca de símbolos de la nota de directriz. Las notas de directriz reconocen los objetos enlazados y muestran información contextual, utilizando la plantilla por defecto de dicha categoría.
Una categoría puede contener varias plantillas, pero sólo se puede configurar una para que sea la plantilla por defecto. La plantilla por defecto se aplica a la hora de crear una nota de directriz. Cuando se crea una nota, se puede aplicar una plantilla diferente.
Puede añadir nuevas plantillas a la biblioteca de símbolos o modificar las existentes. Si desea modificar la plantilla de nota, todas las notas de directriz que derivan de ella cambian automáticamente.
Se puede importar una biblioteca de símbolos de directriz de otro dibujo. Sin embargo, la norma de dibujo y la revisión de las notas de directriz deberán ser iguales en ambos dibujos.
- El dibujo desde el que se realiza la importación se guardó por última vez en una versión anterior de AutoCAD Mechanical.
- El dibujo actual no contiene la revisión que está tratando de importar.
Durante el proceso de importación, puede reemplazar la biblioteca completa, agregar símbolos o bien sobrescribir símbolos. Si elige reemplazar, AutoCAD Mechanical suprimirá la biblioteca actual y la reemplazará por la biblioteca importada. Si decide agregarlas, las plantillas importadas que tengan el mismo nombre que las plantillas existentes se renombran colocando un número en su nombre. Si elige sobrescribir, las plantillas importadas reemplazan a las plantillas existentes con el mismo nombre.
