CarrilExteriorPeralte

Este subensamblaje crea una representación transversal de un carril de circulación, aplicando el valor de talud de peralte del carril exterior para la alineación de línea base del modelo de obra lineal.

Nota: Este subensamblaje solo admite Centros como puntos de pivote de eje de rotación de peralte. Este subensamblaje se ha descartado y solo está disponible en los catálogos de modelado de obra lineal. El subensamblaje LaneSuperelevationAOR tiene todas las funciones de este subensamblaje y admite los puntos de pivote del eje de rotación de peralte.

Se utiliza para la mayoría de las carreteras sin dividir, o bien para carreteras divididas que no presentan discontinuidades de pendiente de carril en ninguno de los lados. También se puede utilizar para carriles exteriores de carreteras separadas con bombeo dividido o perfil quebrado. La estructura del pavimento sigue las normas descritas en “Estructura del pavimento en las secciones pavimentadas", en la Ayuda de AutoCAD Civil 3D.

Enlace

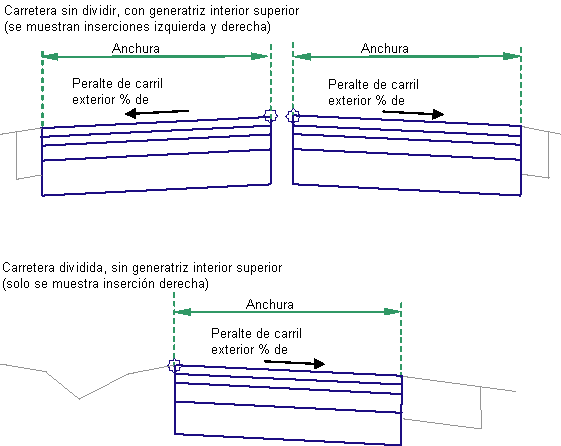

El punto de enlace está (a) en la arista interior del carril en rasante, si el punto de inserción es Bombeo, o (b) en la arista externa de la calzada, si el punto de inserción se encuentra en la arista de la calzada.Este componente se puede enlazar al lado izquierdo o al derecho.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Punto de inserción	Permite especificar el punto de inserción del carril en el bombeo o en la arista de la calzada	Lista de opciones: Bombeo, Borde de la calzada	Bombeo
Punto de bombeo en el interior	Permite especificar que la arista interior de la calzada se codifique como Bombeo.	Sí / No	No
Anchura	Anchura del carril desde el desfase del borde interior hasta el del borde exterior	Numérico, positivo	3.6 m 12.0 pies
Profundidad base	Grosor de la capa base (cero para omitir)	Numérico, positivo	0.100 m 0.333 pies
Talud por defecto	Talud por defecto para el carril que se utilizará cuando no se haya definido el talud de peralte para la alineación	Numérico	-2.0
Profundidad de pavimento1	Grosor de la capa de pavimento1 (cero para omitir)	Numérico, no negativo	0.025 m 0.083 pies
Profundidad de pavimento2	Grosor de la capa de pavimento2 (cero para omitir).	Numérico, no negativo	0.025 m 0.083 pies
Profundidad de sub-base	Grosor de la capa sub-base (cero para omitir)	Numérico, no negativo	0.300 m 1.0 pies

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Anchura	Se puede utilizar para modificar el valor fijo de anchura de carril y asociar el borde del carril a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Elevación exterior	Se puede utilizar para modificar el talud normal de carril y asociar el borde exterior del carril de circulación a la elevación de un perfil Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional

Parámetros de salida

Parámetro	Descripción	Tipo
Anchura de carril	Anchura del carril	Numérico
% talud de carril	Porcentaje de talud del carril	Numérico

Comportamiento

El talud de peralte del carril exterior se obtiene a partir de las especificaciones de peralte para la alineación de línea base. Comenzando en el punto de enlace, se insertan una superficie de rasante y una capa base paralela con los valores de anchura, profundidad y talud de peralte indicados. Los vínculos verticales cierran la forma en cualquiera de los extremos del carril.

Si durante el modelado de obra lineal se asigna un nombre de alineación horizontal de desfase a la anchura, la anchura del carril variará para coincidir con el desfase de la alineación.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra todos los vínculos de carril utilizando los parámetros de entrada de anchura y profundidad en un talud del -2%.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Bombeo	Punto de bombeo sobre la rasante (opcional)
P2	ETW	Borde interior de carril en rasante
P3	Crown_Pave1	Punto de bombeo en la capa Pavimento1 (opcional)
P4	ETW_Pave1	Borde interior del carril sobre pavimento1
P5	Crown_Pave2	Punto de bombeo en la capa Pavimento2 (opcional)
P6	ETW_Pave2	Borde interior del carril sobre pavimento2
P7	Crown_Base	Punto de bombeo en la inclinación base (opcional)
P8	ETW_Base	Borde interior del carril sobre la base
P9	Crown_Sub	Punto de bombeo en la inclinación sub-base (opcional)
P10	ETW_Sub	Borde interior del carril sobre la sub-base
L1	Top, Pave	Superficie de la rasante
L2	Pave1	Superficie de pavimento1
L3	Pave2	Superficie de pavimento2
L4	Base	Superficie de base
L5	Subbase Datum	Superficie de sub-base
S1	Pave1	Área entre rasante y pavimento1
S2	Pave2	Área entre pavimento1 y pavimento2
S3	Base	Área entre pavimento2 y base
S4	Subbase	Área entre base y sub-base
