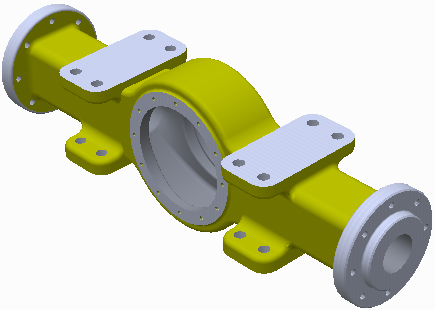

Cree una vista seccionada para ver el interior del modelo. Una vista seccionada no modifica la geometría.
Utilice una cara plana o un plano para segmentar temporalmente una sección de un modelo.
Opciones de vistas seccionadas
- Vista seccionada de un cuarto: seleccione dos planos perpendiculares. Se suprime la sección de tres cuartos situada frente al usuario.

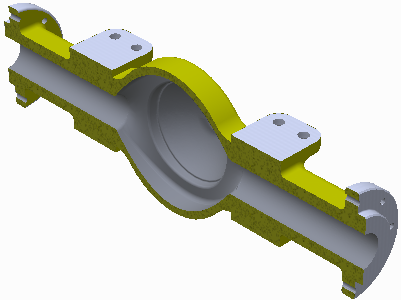

- Media vista seccionada: seleccione un plano. Se suprime la mitad de la sección situada frente al usuario.
- Vista seccionada de tres cuartos: seleccione dos planos perpendiculares. Se suprime la sección de un cuarto situada frente al usuario.
- Terminar vista seccionada: restablece la vista de todo el ensamblaje.
Las vistas seccionadas pueden guardarse en las representaciones de vista de diseño.
Después de seleccionar una vista seccionada, puede hacer clic con el botón derecho del ratón y seleccionar Cambiar para pasar por todas las vistas disponibles. Las vistas de un cuarto y de tres cuartos pueden mostrar la vista opuesta.
Para desplazar un plano de sección, haga clic con el botón derecho y seleccione Movimiento virtual
Plano de sección 1 (o Plano de sección 2). A continuación, arrastre el plano de sección, defina el desfase o gire la rueda del ratón.
Nota: tanto la vista seccionada de un cuarto como la de tres cuartos permiten seleccionar cualquiera de los dos planos, no solo los perpendiculares. Se puede definir el tipo de corte en sección y mostrar los elementos que resulten de dicho corte, si lo desea.
