Para crear un punto de red

Use el flujo de trabajo Creación de punto de red para crear cualquiera de los tipos de puntos de la red.

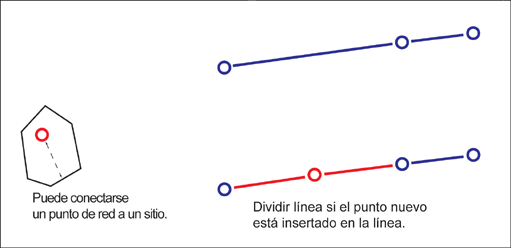

El flujo de trabajo Creación de punto de red divide las líneas existentes para que la topología siga siendo correcta.

  1. En el Explorador del modelo de sector, haga clic en el icono del Explorador de flujo de trabajo.
  2. Pulse con el botón derecho del ratón en el flujo de trabajo Creación de punto de red. Pulse Ejecutar.
  3. En la lista de clases de elemento, seleccione el tipo de elemento de punto de red que desee crear.

    También puede pulsar dos veces un tipo de punto para iniciar la digitalización con las opciones actuales.

  4. Especifique un registro de referencia, si existe alguno.
  5. En el área Sitio, seleccione una de estas opciones:
    • Ninguno: indica que no hay ningún sitio asociado al punto.
    • Digitalizar: pide al usuario que cree un sitio.

      Si crea un nuevo sitio, especifique el tipo de geometría que debe tener.

    • Conectar con: pide al usuario que seleccione un sitio existente.
  6. Pulse Aceptar.
  7. Siga las instrucciones para crear el nuevo punto.
  8. Pulse ESC para completar el flujo de trabajo.

    Cuando termine de crear la geometría, se mostrará el formulario de la clase de elemento para que pueda añadir datos de atributos.

Si sitúa el punto de red en un elemento de línea como una tubería, se le pedirá que cree una división suave o una división dura. Para obtener más información, consulte División de líneas.
