En este ejercicio abrirá un dibujo para la ciudad de Redding, California. Enlazará tres dibujos origen que contienen información de parcelas, alcantarillado y desagüe. Aunque los dibujos estén enlazados, no aparecerá ningún objeto hasta que ejecute Vista rápida o un modo de consulta Previsualización.
Vídeo de aprendizaje
|
Si está conectado a Internet, reproduzca el vídeo para ver cómo enlazar dibujos. Los pasos para este procedimiento se muestran debajo del vídeo. |
Para asociar dibujos
- Si aún no lo ha hecho, consulte la Lección 1: Preparación para utilizar los aprendizajes.
- Desplácese hasta el archivo de aprendizaje de muestra Redding.dwg y ábralo.
- En la ficha Explorador de mapa del Panel de tareas, haga clic con el botón derecho en la carpeta Dibujos. Haga clic en Enlazar.

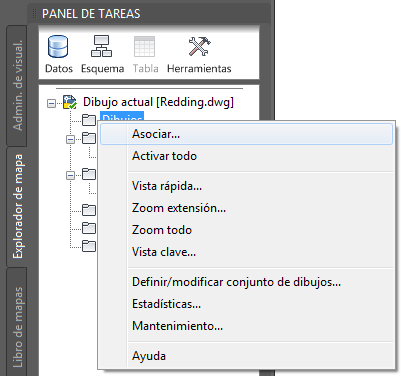

Enlazar dibujos desde la ficha Explorador de mapa del Panel de tareas.
- En el cuadro de diálogo Seleccionar dibujos a asociar, realice las siguientes acciones:
- Desplácese hasta la ubicación en la que ha almacenado los archivos de muestra del aprendizaje.
- Mantenga pulsada la tecla Ctrl y seleccione los siguientes archivos: Drainage, Parcel y Sewer.
- Haga clic en Añadir.
- Haga clic en Aceptar.
Los dibujos de parcela, alcantarillado y desagüe se enlazan al archivo Redding.dwg, pero aún no se han añadido objetos de dibujo.
Para continuar con el aprendizaje, vaya al Ejercicio 2: Vista previa de los datos asociados (vista rápida).
