Ejercicio 6: Creación de un índice de datos de objeto (opcional)

Un índice de datos de objeto agiliza las consultas de dibujos que contengan datos de objeto. El índice se actualiza automáticamente cada vez que guarda los cambios en un dibujo. En este ejercicio creará un índice de datos de objeto para el archivo de dibujo Redding.dwg.

Vídeo de aprendizaje

Si está conectado a Internet, reproduzca el vídeo para ver cómo crear el índice de datos de objeto. Los pasos para este procedimiento se muestran debajo del vídeo.

Nota:

En este ejercicio se utiliza el mapa Redding.dwg que creó y modificó en el Ejercicio 1: Enlace de dibujos origen.

Para crear un índice de datos de objeto

1. Si el mapa Redding.dwg no sigue abierto, vuelva a abrirlo.
2. En la ficha Explorador de mapa del Panel de tareas, haga clic con el botón derecho en la carpeta Dibujos. Haga clic en Mantenimiento.
3. En el cuadro de diálogo Mantenimiento de dibujos, realice las siguientes acciones:
   • Haga clic en Seleccionar todo.
   • Haga clic en Índice de dibujo.
4. En el cuadro de diálogo Mantenimiento de índices, realice las siguientes acciones:
   • Seleccione todas las opciones de Generar índice excepto EED.

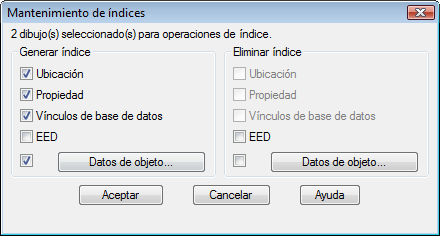

     Seleccionar todas las opciones de la izquierda excepto EED.

   • En Generar índice, haga clic en Datos de objeto.
5. En el cuadro de diálogo Generar índice de datos de objeto, realice las siguientes acciones:
   • En Tabla de datos de objeto, seleccione DRAINAGE_INLETS.
   • Haga clic en Seleccionar todo para seleccionar todos los campos de datos de objeto.
   • Seleccione cada una de las tablas de datos restantes incluidas en Tabla de datos de objeto y seleccione todos los campos de datos de la misma forma.

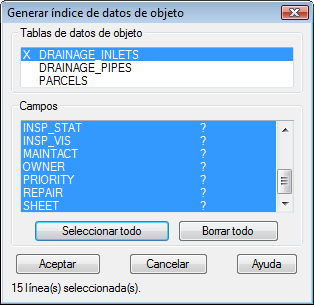

     Seleccionar una tabla de datos y, a continuación, sus campos de datos.

   • Haga clic en Aceptar cuando haya terminado.
6. En el cuadro de diálogo Mantenimiento de índices, haga clic en Aceptar.
7. En el cuadro de diálogo Confirmar, haga clic en Aceptar.
8. En el cuadro de diálogo Mantenimiento de dibujos, haga clic en Cerrar.

   Se han creado los índices. A medida que trabaje con los dibujos, repita este procedimiento de forma periódica para actualizar y volver a crear los índices.

9. Haga clic en Guardar.

Resultado

Ha utilizado las consultas Vista rápida y Previsualización para ver los objetos en los dibujos enlazados. Ha utilizado las consultas Dibujo para añadir al dibujo actual objetos procedentes de dibujos enlazados. Ha creado un índice de datos de objeto para mejorar el rendimiento de las consultas de datos.

Para ver el efecto del índice de objeto en el rendimiento, repita Ejercicio 5: Consultar datos de objeto con el nuevo índice que ha creado.

Para proseguir en este aprendizaje, vaya a la Lección 4: Adición de imágenes ráster.
