Utilisation des outils de forme libre pour ajouter des pics au casque

Dans cette leçon, vous allez utiliser un panel d'outils de forme libre pour créer une ligne de pics irréguliers pour le casque Viking.

Préparation de la leçon :

1. Poursuivez à partir de la leçon précédente ou ouvrez le fichier helmet_04.max.
2. Si vous ouvrez le nouveau fichier, sélectionnez le casque et assurez-vous que le groupe de fonctions Modifier est actif.

Supprimer la couture du milieu de la crête du casque :

1. Dans le ruban groupe de fonctions Modélisation de polygone, cliquez sur (Arête).
2. Dans le groupe de fonctions Modifier sélection, cliquez sur (Mode Boucle) pour activer ce mode.

   Utilisez cet outil pour supprimer la boucle d'arêtes du milieu de la crête du casque.

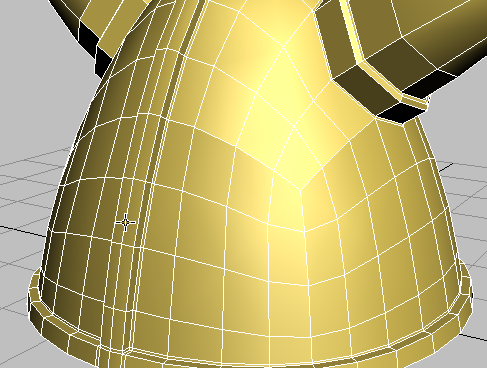

3. Cliquez sur une arête verticale le long de la couture du milieu de la crête du casque.

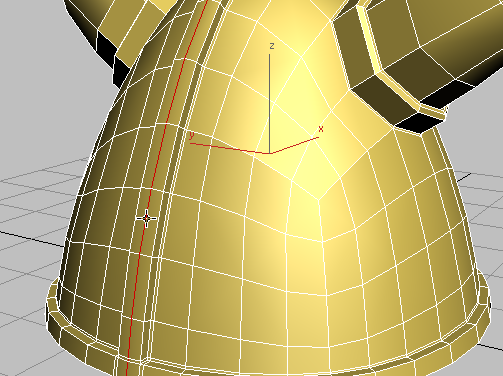

   Le mode Boucle sélectionne la totalité de la boucle d'arêtes formant la couture du milieu.

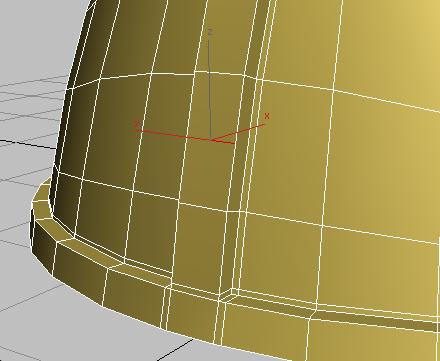

4. Dans le groupe de fonctions Arêtes, cliquez sur (Supprimer).

5. Cliquez sur (Sommet) pour activer ce niveau de sous-objet.

   Notez que ces sommets ont été conservés bien que les arêtes de la boucle aient été supprimées. Vous devez également les supprimer.

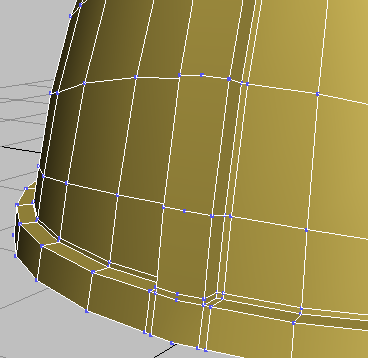

   Sommets superflus générés par la suppression de l'arête

6. Annulez l'opération de suppression pour afficher à nouveau la boucle.
7. Cliquez de nouveau sur (Arête) puis, dans le groupe de fonctions Arêtes, appuyez sur la touche tout en cliquant sur (Supprimer).

   Appuyez sur la touche tout en cliquant sur Supprimer pour supprimer les sommets et les arêtes.

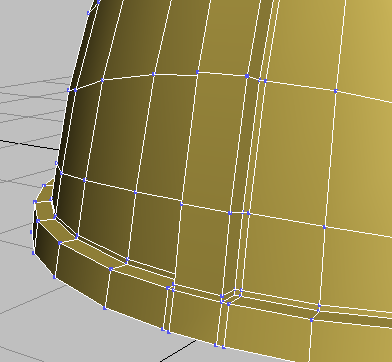

   Suppression des arêtes et des sommets

Subdiviser la crête en faces rectangulaires :

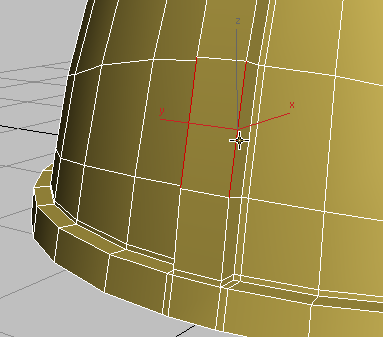

1. Maintenez la touche enfoncée tout en cliquant pour sélectionner deux des arêtes verticales les plus longues de chaque côté de la crête du casque, comme illustré ci-après.

2. Dans le groupe de fonctions Boucles, maintenez la touche enfoncée et cliquez sur (Connecter).

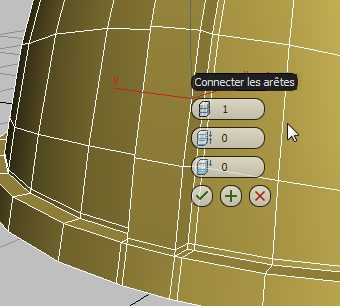

3. Dans le chariot de commandes de l'outil Connecter, assurez-vous que la valeur du paramètre Segments est 1 et que celles de Pincement et Glisser sont égales à 0, puis cliquez sur (OK).


   Ces valeurs permettent de ne connecter des arêtes qu'une seule fois, sans qu'elles se chevauchent.


4. Sélectionnez la paire d'arêtes située au-dessus de celles que vous venez de connecter, puis cliquez sur (Connecter) pour ajouter une arête horizontale à la crête.
5. Répétez l'étape précédente pour chaque paire d'arêtes le long de la crête à l'exception des plus courtes, situées juste au-dessus du rebord du casque. Arrêtez lorsque vous avez connecté les arêtes de l'arrière du casque ainsi que le long de la face.


Créer des pics irréguliers à l'aide des outils de forme libre :

1. Dans le ruban groupe de fonctions Modélisation de polygone, cliquez sur (Polygone).
2. Sélectionnez le polygone situé à la base de la crête.

3. Ajustez la fenêtre Perspective de façon à observer le casque sous un angle oblique.
   Remarque : Si vous extrudez le polygone avec le modèle affiché de face, l'extrusion prend un aspect 2D.

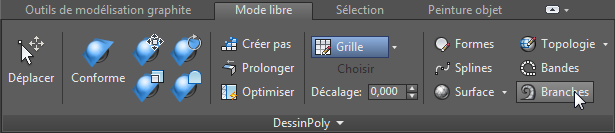

4. Dans le groupe de fonctions DessinPoly de l'onglet Mode libre du ruban, cliquez sur (Branches).

5. Maintenez la touche enfoncée et faites glisser le polygone sélectionné vers l'extérieur du casque, puis relâchez le bouton de la souris.


   Casque après la première extrusion Branche

6. Appuyez sur la touche tout en cliquant pour sélectionner le polygone situé deux positions au-dessus de celui que vous venez de connecter, puis appuyez sur et faites glisser le curseur pour créer une autre branche.

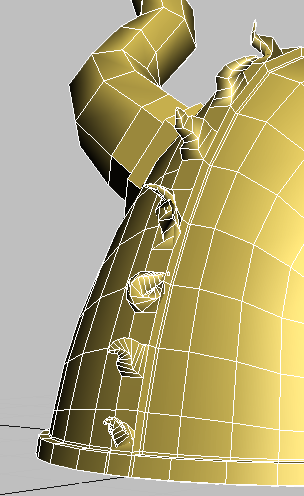

7. Continuez à extruder un polygone sur deux.


   Lors de votre progression le long du casque, veillez à conserver une vue oblique des polygones. Si la forme d'une extrusion ne vous convient pas ou que vous avez extrudé le mauvais polygone, appuyez sur  + Z pour annuler l'opération.

8. Cliquez de nouveau sur le ruban onglet Modélisation.
9. Dans le ruban groupe de fonctions Modélisation de polygone, activez de nouveau sur (Polygone) pour désactiver cette option, puis appuyez sur F4 pour désactiver les faces délimitées.
10. Dans le groupe de fonctions Editer, cliquez sur (Utiliser NURMS) pour activer cette option.


    La géométrie du casque est lissée et prête pour l'affectation des matériaux.

Résumé

Dans ce didacticiel, vous avez utilisé un grand nombre d'outils de modélisation du ruban Outils de modélisation graphite pour créer un casque de Viking. Ces outils sont également accessibles à partir du groupe de fonctions de commandes, mais le ruban permet un accès plus rapide et contextuel aux outils dont vous avez besoin.

Ce didacticiel ne fait qu'aborder les différentes manières d'utiliser le ruban pour modifier les objets de maillage et de maillage poly. Pour une description complète des outils du ruban, consultez l'aide de 3ds Max. Pour des exercices de modélisation de polygone plus complets, reportez-vous aux leçons Utilisation de photos pour modéliser des façades et Modélisation d'un avion.
