Modélisation d'un avion

Dans ce didacticiel, vous allez poursuivre la découverte des surfaces de type Poly éditable en créant un modèle d'avion de chasse.

Le Republic P-47 Thunderbolt est un puissant avion de chasse souvent utilisé par les forces alliées pendant la Seconde Guerre mondiale. Pour plus d'informations sur l'historique et les détails techniques de cet avion, tapez "P-47" sur un moteur de recherche Internet.

Remarque : A la différence des maillages irréguliers utilisés dans le didacticiel Utilisation de photos pour modéliser des façades, le maillage que vous allez créer ici possède des faces quadrangulaires uniformes. Bien qu'il ne soit pas prévu de déformer l'avion, c'est ce type de maillage que vous devez créer lorsque vous modélisez un personnage déformable.

Niveau de difficulté : avancé

Durée de la session : de 5 à 6 heures

Préparation requise pour ce didacticiel

Si vous n'avez pas encore téléchargé les fichiers du didacticiel (scènes MAX et autres archives), téléchargez-les maintenant et décompressez-les dans un dossier de projet nommé \Didacticiels Autodesk 3ds Max 2015. Voir Emplacement des fichiers des didacticiels .
Dans la barre d'outils d'accès rapide, cliquez sur (Dossier Projet) et définissez le projet actuel sur Didacticiels Autodesk 3ds Max 2015.

Conseils de configuration d'un "studio virtuel"

Lorsque vous créez un modèle 3D entièrement nouveau, il est souvent utile de définir des images de référence, ou "bleus", afin de les utiliser comme guide pour la géométrie 3D. Il s'agit généralement de plans qui montrent le côté, l'avant et le dessus de l'objet à modéliser. Ce didacticiel vous propose des images prêtes à l'emploi :

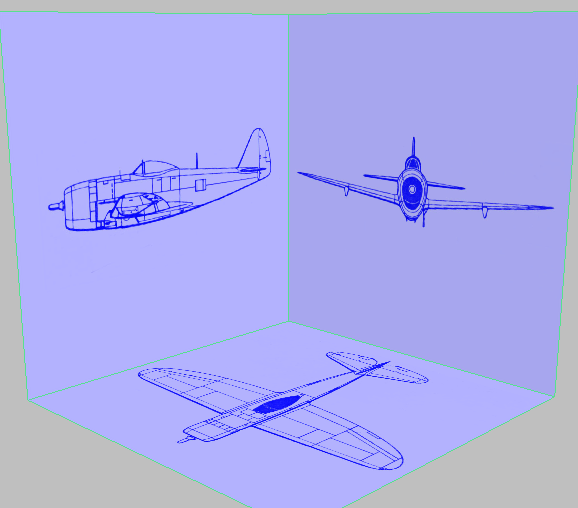

Studio virtuel pour le modèle P-47

Vous pouvez trouver des plans de ce type sur le Web, les scanner à partir d'un manuel ou des instructions d'un modèle réduit, ou les dessiner vous-même.

Remarque : Si vous ne savez pas encore utiliser l'éditeur de matériaux pour définir un mapping de texture, reportez-vous aux didacticiels sur les matériaux et le mapping.

Voici quelques conseils pour les configurer afin de les utiliser dans 3ds Max :

Si vous devez redimensionner les images, redimensionnez-les ensemble afin que les dimensions coïncident dans les trois images.
De nombreux programmes de traitement d'images comportent des lignes de guidage ou des règles qui peuvent vous aider à aligner les images sur un centre commun et à vous assurer que leurs dimensions correspondent.
Donnez aux images un format carré.
Les images carrées sont plus faciles à aligner lorsque vous les appliquez à la géométrie 3ds Max.
Utilisez des couleurs pour les images.
Pour les besoins de ce didacticiel, nous avons choisi des nuances de bleu : cette couleur rappelle logiquement les "bleus" papier, mais surtout, les cadres de sélection blancs sont impossibles à voir sur fond blanc dans 3ds Max.

Dans 3ds Max, vous pouvez configurer trois plans dans le studio virtuel. Pour ce didacticiel, nous avons utilisé les unités génériques (1 unité générique est égale à 1 pouce) et appliqué aux plans de référence les dimensions en pixels des images de "bleus", à savoir 800 x 800.

Mappez les images sur les plans en suivant les instructions ci-après :

Affectez la valeur 100 % à l'option Auto-illumination.
Si votre scène utilise des lumières, les images des "bleus" seront toujours visibles.
Sélectionnez tous les plans, cliquez avec le bouton droit de la souris et choisissez Propriétés objets. Dans la boîte de dialogue Propriétés objet, activez l'option Face masquée.
Ainsi, lorsque vous observez le modèle via l'un des plans, l'image ne gêne pas.
Dans la boîte de dialogue Propriétés objet, désactivez Afficher objets gelés en gris.
Geler les plans permet de travailler sur le modèle sans craindre de les sélectionner par mégarde. Par défaut, les objets gelés sont affichés en gris. Désactiver cette option permet de geler les plans tout en voyant leurs images de référence.
Gelez les plans.
Activez l'affichage Lissage + Reflets (F3) pour les quatre fenêtres.

Vous pouvez à présent commencer la modélisation.
