Inspecteur de maillage

Vérifie la validité de la géométrie du maillage.

• Menu de l'application > Ouvrir > Boîte de dialogue Inspecteur de maillage
• Barre d'outils accès rapide > (ouvrir fichier) > boîte de dialogue Inspecteur de maillage
• Menu de l'application > Enregistrer > boîte de dialogue Inspecteur de maillage
• Barre d'outils accès rapide > Enregistrer fichier > boîte de dialogue Inspecteur de maillage
• Modifiez la géométrie Maillage éditable ou Poly éditable. > Boîte de dialogue Inspecteur de maillage
• Menu amélioré : menu Personnaliser > Configurer l'inspecteur de maillage > L'option Activer l'inspecteur de maillage active ou désactive la fonction d'inspection du maillage.
  Remarque : La boîte de dialogue Inspecteur de maillage s'affiche uniquement si des erreurs sont détectées et si vous avez désactivé l'option Personnaliser > Configurer l'inspecteur de maillage > Réparation automatique du maillage.

L'inspecteur de maillage permet de garantir la fiabilité de 3ds Max en vérifiant les canaux de textures et la topologie des objets Maillage éditable et Poly éditable. L'inspecteur est actif :

• Lorsque vous ouvrez un fichier de scène.
• Lorsque vous enregistrez un fichier de scène.
• Lorsque vous modifiez la topologie, par exemple, en utilisant la pile afin d'appliquer et d'ajuster un modificateur Editer poly.

L'inspecteur de maillage recherche les types d'erreur suivants :

Erreurs de niveau 1 :

• Canaux map texture non attribués
• Canaux map face texture non attribués
• Canaux map sommet texture non attribués
• Nombre insuffisant de faces map texture attribué
• Index réseau hors limite dans un canal map texture
• Incohérence des degrés de face (maillages de polygone uniquement) dans un canal map texture

Erreurs de niveau 2 :

• Valeurs de sommet incorrectes, telles que 1/0 et +/- infini
• Références à des structures inutiles
• Faces dégénérées (maillages de polygone uniquement)
• Arêtes cylindriques (maillages de polygone uniquement)
• Faces sans degré (maillages de polygone uniquement)

L'inspecteur de maillage effectue deux passages : il recherche les erreurs de niveau 1, puis il les répare. La correction des erreurs de niveau 1 ne requiert pas la modification de la topologie. La réparation est automatique. Il recherche ensuite les erreurs de niveau 2. La correction des erreurs de niveau 2 requiert la modification de la topologie et si vous désactivez l'option Personnaliser Configurer l'inspecteur de maillage Réparation automatique du maillage, l'inspecteur de maillage ouvre la boîte de dialogue Inspecteur de maillage qui vous demande de confirmer si vous souhaitez effectuer les réparations.

Si l'inspecteur de maillage et l'option Réparation automatique du maillage sont activés, l'inspecteur de maillage répare automatiquement les erreurs de niveau 1 et de niveau 2 et la boîte de dialogue Inspecteur de maillage ne s'affiche pas.

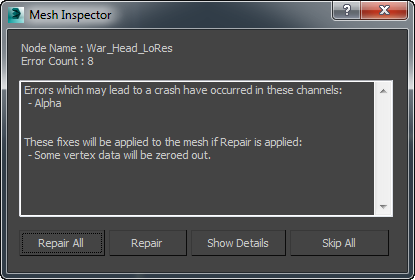

Interface

Nom du noeud

Affiche le nom de l'objet contenant des erreurs.

Nombre d'erreurs

Affiche le nombre d'erreurs trouvées.

[fenêtre des erreurs]

Décrit les erreurs trouvées.

Réparer tout

Cliquez pour réparer toutes les erreurs de la scène sans intervention de l'utilisateur.

Réparer

Cliquez pour réparer l'objet courant. Si d'autres objets de la scène contiennent des erreurs, la boîte de dialogue Inspecteur de maillage réapparaît.

Afficher détails

Cliquez pour ouvrir le fichier journal (max.log) pour voir les messages d'erreur détaillés. Les messages de l'inspecteur de maillage s'affichent au bas du journal.

Remarque : Dans les messages d'erreur du fichier journal, "PuN" est l'abréviation de "N'est pas un nombre" et "MNMesh" est l'abréviation de "Poly éditable".

Ignorer tout

Cliquez sur cette option si vous ne souhaitez pas corriger les erreurs de niveau 2.

Remarque : Lorsque vous cliquez sur (Fermer) pour fermer la boîte de dialogue Inspecteur de maillage, les corrections de l'objet courant sont ignorées. Si d'autres objets de la scène contiennent des erreurs, la boîte de dialogue Inspecteur de maillage réapparaît.
