Cette boîte de dialogue permet de définir les paramètres des symboles des coupes et des annotations de vues présentés sur les dessins de coffrage.
Pour afficher la boîte de dialogue Coupe / Vue - Paramètres, procédez comme suit :
Pour Nom du style, entrez le nom du style de composant et cliquez sur Enregistrer (option disponible uniquement lors de la création d'un style et non lors de la modification d'un style existant).
Pour Type d'élément, sélectionnez un type d'élément de la structure (poutre, poteau ou semelle isolée par exemple) pour lequel vous voulez définir les paramètres des coupes et des vues.
Utilisez les onglets de la boîte de dialogue Coupe / Vue - Paramètres pour configurer les différents paramètres :

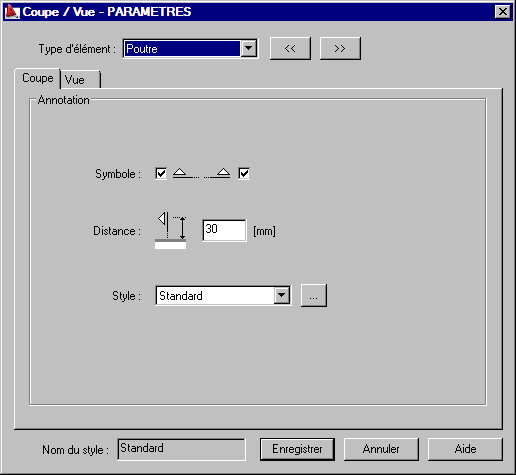

Symbole : indique la manière dont un symbole de coupe s'affiche dans les dessins de coffrage.

Distance : permet de spécifier la distance entre le symbole de coupe et le contour de l'élément.
Style : la liste contient tous les styles de symboles de coupe définis. Cliquez sur le bouton Parcourir (...) pour ouvrir la boîte de dialogue Styles des symboles, dans laquelle vous pouvez sélectionner un style de symbole de la coupe ou modifier le style du symbole existant.

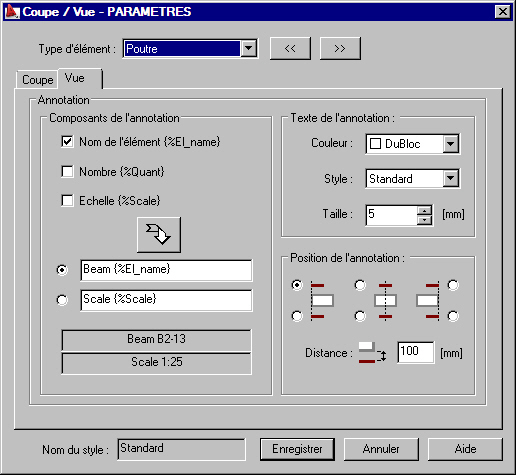

Composants de l'annotation : définissez la syntaxe d'une annotation de coupe. Comme une annotation peut comporter deux lignes de texte, deux champs d'édition sont disponibles. Sélectionnez un composant d'annotation et cliquez sur la flèche pour déplacer les composants d'annotation sélectionnés vers le champ d'édition actif. Un aperçu de la syntaxe obtenue s'affiche sous les champs d'édition.
%El_name : nom de l'élément (nom du repère)
%Quant : quantité (nombre de repères)
%Scale : échelle du dessin d'une vue de l'élément
Texte de l'annotation : définissez la couleur, le style et la taille du texte de l'annotation.
Position de l'annotation : faites votre choix parmi les positions d'annotation disponibles et spécifiez la distance entre l'annotation et le dessin de la vue.
