Cette option permet de définir des fenêtres dans les voiles d'un modèle de structure, dans les vues 3D et 2D. La définition des fenêtres se fait dans l’espace 3D, mais pour faciliter la tâche, les baies de fenêtres sont insérées sur les plans horizontaux de l’étage donné (en vue de dessus).
Pour commencer à définir la fenêtre, ouvrez la boîte de dialogue de définition de fenêtre en utilisant l'une des possibilités ci-dessous :
- Menu : Béton Coffrage > Définir > Fenêtre
- Ruban : ASD - Modèle > Eléments > Fenêtre
- Barre d'outils : Définir > Fenêtre
- Ligne de commande : RBCX_DEF_WINDOW
Dans la zone de dessin, sélectionnez un voile.

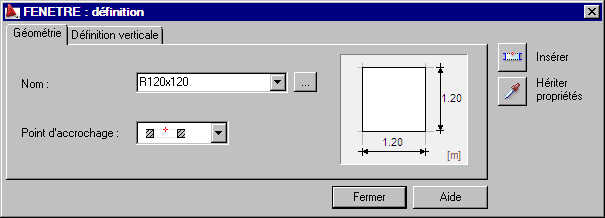

Utilisez les onglets de la boîte de dialogue de définition de fenêtre pour configurer les différents paramètres :
Utilisez les icônes qui se trouvent à droite pour sélectionner un mode de définition de paramètre :
- Cliquez sur
(Insérer) pour créer une fenêtre à partir des paramètres que vous définissez dans la boîte de dialogue. - Cliquez sur
(Hériter propriétés) pour adopter les paramètres d'une fenêtre précédemment définie. Sélectionnez une fenêtre dans la zone de dessin pour réafficher la boîte de dialogue. Celle-ci contient alors les paramètres de la fenêtre sélectionnée.
