La boîte de dialogue Préférences de l'affaire vous permet de définir les paramètres des lignes de cote des éléments simples présentés dans des dessins.
Les éléments simples sont les éléments de base d'un modèle de structure (poutres, poteaux, fenêtres, portes, etc.) et les éléments de dessin (lignes, arcs, cercles, etc.) définis à l'aide d'AutoCAD.
Si vous sélectionnez une option dans l'onglet Eléments Autodesk AutoCAD Structural Detailing ou l'onglet Eléments ACAD, l'intersection de ces éléments (les voiles et les poutres d'un modèle de structure, par exemple) avec une ligne auxiliaire créera les lignes de cote correspondantes.
Si vous désactivez une option dans l'onglet Eléments Autodesk AutoCAD Structural Detailing ou Eléments ACAD, ce type d'élément ne sera pas pris en compte lors de la création des lignes de cote.
Dans la partie supérieure de la boîte de dialogue, spécifiez le type de ligne de cote :

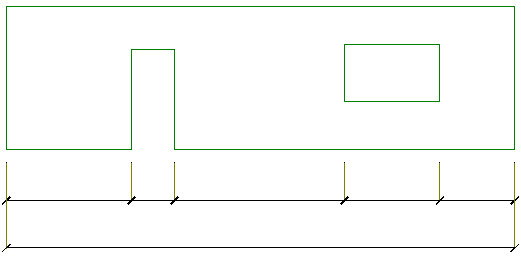

- Ajouter cote de cumul : si vous sélectionnez cette option, la ligne de cote représentera la cote de cumul des éléments sélectionnés.
- Ajouter cote des axes : si vous sélectionnez cette option, la ligne de cote affichera les cotes par rapport aux axes des éléments sélectionnés.
- Ajouter un point de division à la ligne de cote
- Supprimer un point de division de la ligne de cote
(Consultez la description des options du menu d'Autodesk AutoCAD Structural Detailing - Formwork Drawings).

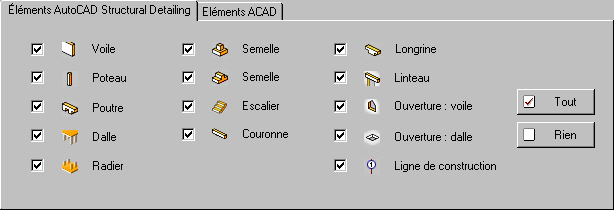

Onglet Eléments Autodesk AutoCAD Structural Detailing

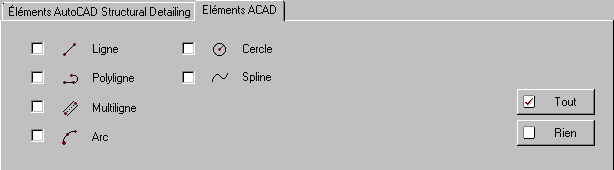

Onglet Eléments ACAD
Pour sélectionner toutes les options d'un onglet, cliquez sur Tout. Pour effacer toutes les options, cliquez sur Rien.
